运放输入近乎开路，为何高阻信号仍会偏？

“虚断”只说明运放输入电流足够小，可以在很多场景忽略，不代表它严格为零。输入偏置电流流过传感器和偏置网络的等效电阻，会形成输入压降，并按电路噪声增益传到输出。

同一颗运放，直接短接输入时零点正常，接上高阻传感器或兆欧级偏置网络后，输出却稳定偏离；换更高阻值，偏差还继续放大。输入没有超共模范围，闭环也没有振荡，问题可能只是被“虚断”三个字藏起来的输入偏置电流。

运放输入近似开路，不等于输入电流等于零。偏置电流只要流过外部等效电阻，就会产生`V=I×R`的误差。对低阻信号它可能微不足道，对高阻传感器、积分器和光电前端却足以主导零点。

虚断是近似，不是器件承诺

理想运放输入电流为零，真实输入级却需要偏置电流建立晶体管工作点。双极型、JFET和CMOS输入结构的量级、方向、温度变化和共模依赖不同，数据手册还会区分输入偏置电流与两输入端的失调电流。

图1  双极型运放输入级需要持续的偏置电流

电路分析用虚断可以快速推导增益，但进入误差预算后，必须把数据手册的最坏偏置电流重新放回来。若只拿典型值，常温样机可能正常，温度和批次变化后才暴露。

虚断适合求主信号，不适合删除最坏误差项。

高源阻抗把小电流变成电压

假设信号源到运放输入端的等效电阻为Rs，偏置电流Ib经过它会形成约为Ib×Rs的输入误差。这个Rs不只是一只串联电阻，还可能包含传感器内阻、保护电阻、偏置分压、开关导通电阻和漏电路径。

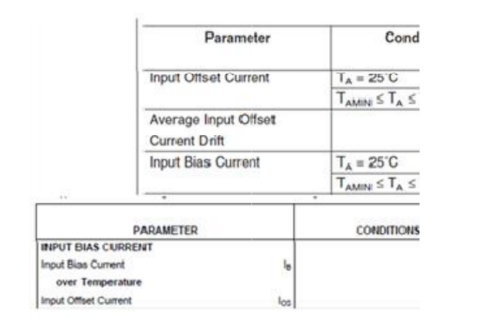

图2  数据手册会分别列出输入偏置与输入失调电流

同一颗运放、同一闭环增益下，只把Rs增大十倍，偏置电流引起的输入误差也会近似增大十倍。这个单变量关系很适合排查：若输出偏差随源阻抗成比例变化，应优先查偏置电流和漏电，而不是先调反馈电容。

· 取最坏Ib：同时关注温度和输入共模条件。

· 找等效Rs：把传感器、保护、偏置和开关网络合并。

· 乘噪声增益：输入误差到输出端还会被放大。

为什么两个输入端都要看

反相和同相输入端各有偏置电流，它们经过的等效电阻通常不同。即使两股电流量级接近，形成的压降也不会自动抵消。经典的补偿思路，是让两输入端看到接近的直流等效电阻，从而减小共同偏置造成的差分误差。

但补偿电阻不能解决输入失调电流、漏电、噪声和带宽问题。阻值增大还会增加热噪声，并与输入电容形成极点。补偿前应先确认误差预算真的由偏置电流主导。

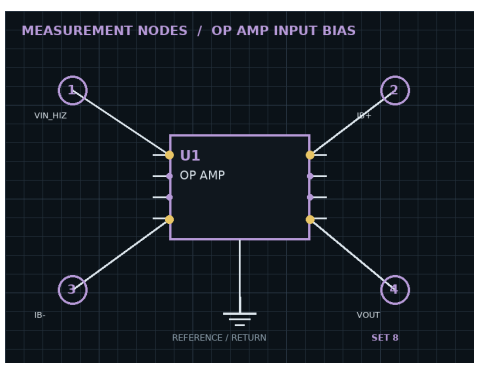

图3  两输入端等效电阻不平衡时的误差路径

做一次源电阻阶梯测试

保持供电、温度、闭环增益和输入电压不变，串入几档已知电阻，记录输出零点。若偏差随电阻近似线性增加，斜率可反推输入端的等效电流量级。测试时要给电路足够稳定时间，避免把介质吸收或低频漂移算成同一机制。

高阻节点很怕板面污染、助焊剂残留和潮气。夹具、探头、保护二极管和PCB表面漏电可能比运放偏置电流更大。看到线性不佳时，应清洁板面、缩短节点、设置护环，再做对照。

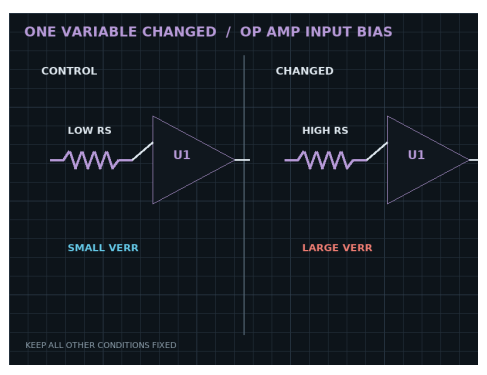

图4  源电阻阶梯与输出零点偏移的检查方法

1. 先算数量级Ib乘Rs后是否已经接近允许输入误差。

2. 再测斜率一次只改变源电阻，观察零点趋势。

3. 最后查漏电清洁度、湿度和保护器件都要纳入。

别把偏差一律归到失调电压

输入失调电压与偏置电流都会形成输出零点误差，但对源阻抗的响应不同。失调电压在源阻抗变化时通常不按同样比例增长；偏置电流项则与等效电阻直接相关。通过单变量改变Rs，可以把两类误差拆开。

若运放输入共模接近电源轨，偏置电流还可能显著变化。选型时不能只看室温典型值，应核对目标共模、温度和供电范围内的最大条件。

输入保护器件也会参与这张误差表。低漏电二极管在高温时的反向电流可能上升，模拟开关的关断漏电还会随端口电压变化。若这些电流都流过同一高阻节点，应按方向和最坏组合相加，不能只摘运放一行参数。

动作边界

低阻信号链里，偏置电流项可能远小于噪声和失调，可以合理忽略；高阻前端则应把它放在第一版误差表中，而不是等样机漂了再补。

当允许误差很小，优先从降低源阻抗、选择更低偏置电流输入结构、控制温度和板面漏电入手，别只靠后端软件校零掩盖不稳定的物理来源。

结论

运放输入“近乎开路”是一种好用近似，不是一条零电流保证。偏置电流乘上高源阻抗，再乘噪声增益，就能把很小的器件参数变成可见输出误差。

排查时只改源电阻，观察零点是否按比例变化。这个动作能快速区分偏置电流、固定失调和板面漏电，避免盲目换反馈参数。测完把温度条件和板面清洁状态一并记录，否则同一阻值在复测时也可能得到不同结论和漂移。
你的高阻前端偏差会随源电阻变化，还是主要随温度变化？
