FPGA分频时钟能跑，为何约束仍会漏？

寄存器分频、PLL或时钟管理资源的输出一旦驱动新的时钟脚，静态时序分析就需要知道它与源时钟的关系。只约束入口时钟，不能保证所有生成时钟的周期、相位和目标节点都被正确建模。

代码里用寄存器把主时钟二分频，LED和状态机在板上都能跑，时序报告也没有明显红色；可换频率或加逻辑后，某个生成时钟域突然出现偶发错误。功能仿真证明逻辑关系能工作，却没有证明静态时序分析真的覆盖了这条时钟。

只要一个内部信号被当作时钟使用，就要确认工具是否建立了它与源时钟的生成关系。频率、相位、源点和目标节点缺一项，分析器可能遗漏路径、使用错误捕获沿，或把本应相关的时钟当成无关对象。

能翻转的网，不一定是已识别的时钟

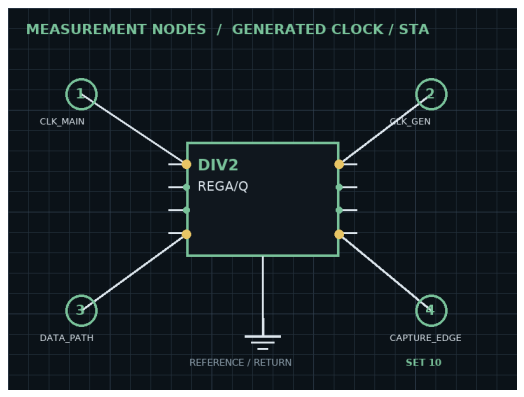

HDL中的一个寄存器输出可以周期翻转，但静态时序分析依赖时钟对象，而不是凭波形外观猜用途。该网若驱动其他触发器的时钟端，工具需要知道它从哪个主时钟产生、经过什么分频或相移，并在哪个节点成为新时钟。

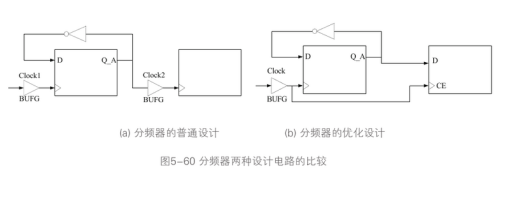

图1  普通分频时钟与时钟使能方案的结构对比

有些PLL和时钟资源可由工具自动派生，有些用户逻辑分频必须显式声明。不能把“工具可能会识别”当成验收结果，应在时钟报告里确认名称、周期、源和目标都存在。

功能上是时钟，只是起点；报告中成为正确时钟对象，才进入完整分析。

生成时钟约束传递了哪些关系

生成时钟约束把新时钟绑定到源时钟，并描述分频、倍频、相位或边沿关系。这样分析器才能计算发起沿与捕获沿之间的可用时间，也能把源时钟的不确定度和路径关系传播到目标域。

若只给分频结果写一个孤立的新周期，却不说明来源，工具可能看不到两域之间的确定关系。跨域路径随后容易被误归类，工程师也难以判断一条时序例外是否合理。

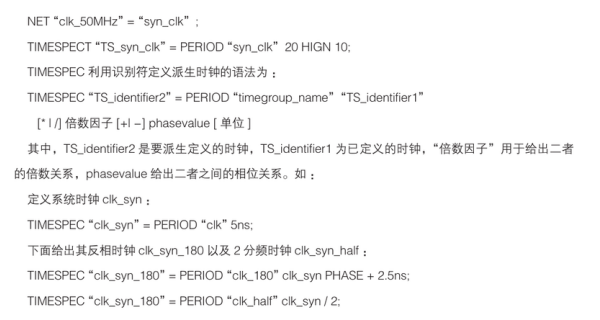

图2  派生时钟约束需要写明源、倍数与相位关系

· 源点：生成时钟从哪一个已知时钟派生。

· 目标点：约束实际落到哪一个PLL输出、引脚或寄存器Q端。

· 变换：分频、倍频、相移和占空关系是否与硬件一致。

为什么板上能跑仍不能放行

样机在室温、典型电压和有限数据模式下能运行，只证明当前器件和当前路径有足够偶然裕量。静态时序分析要覆盖工艺、电压、温度角，并检查大量向量难以触发的最差组合路径。

生成时钟未约束时，报告“没有违例”可能只是没有分析。判断门槛不是红色数字为零，而是所有应有时钟都存在、所有跨域关系都被分类、未约束路径数量为零或每一条都有可解释原因。

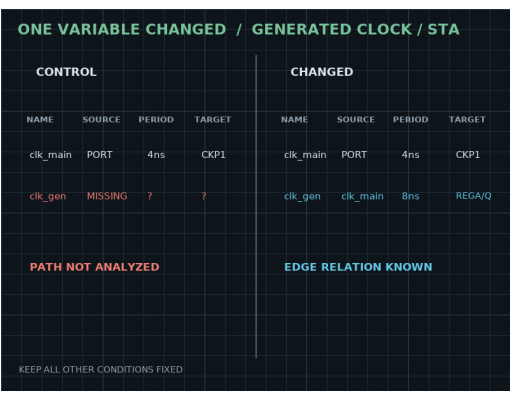

图3  未建模与正确建模时的时钟报告差异

用一条代表路径验证约束

创建生成时钟后，选一条从主时钟域发起、由生成时钟域捕获的代表路径，打开详细时序报告。检查发起沿、捕获沿、要求时间和实际到达时间是否与设计意图一致。

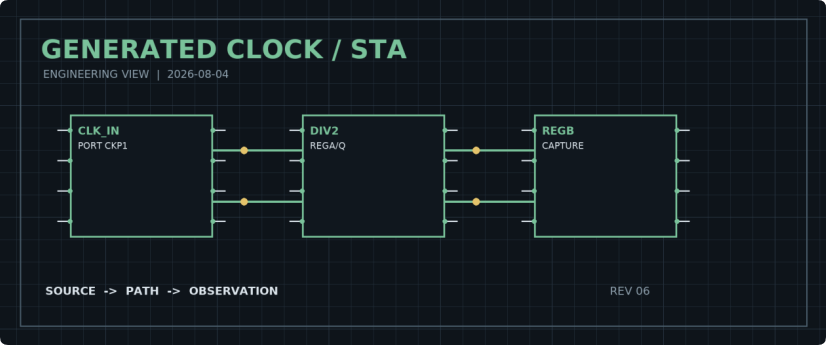

图4  代表路径中的发起沿、捕获沿与裕量

若分频器采用普通逻辑而非专用时钟资源，还要检查时钟树偏斜、毛刺风险和时钟使能方案。正确约束不能把不合适的时钟结构变安全，它只是让问题能够被看见。

1. 列时钟报告中每个实际时钟域都应有名字和周期。

2. 查关系同步、异步、生成和虚拟时钟分类要符合系统。

3. 开路径用详细报告验证边沿关系，而不是只看总表slack。

门控时钟也要谨慎

用组合逻辑直接与门控时钟，可能在使能变化时产生窄脉冲或毛刺。更稳妥的做法通常是使用器件提供的时钟使能或专用门控资源。若门控输出确实形成新时钟，同样要确认工具对其关系和波形的建模。

若两个时钟实际上异步，就不应硬写生成关系把它们伪装成同步；应使用合适的CDC结构和时钟组约束。约束的目标是描述真实硬件，不是消除报告里的红色。

修改分频比或PLL参数后，旧约束也可能仍能被工具解析，却已经描述了错误关系。把时钟配置和约束放在同一次代码评审中，并在构建日志里检查时钟周期变化，能避免“脚本没报错、模型已经过期”的隐蔽问题。

放行前的最后一问

打开时钟报告，问自己：这个分频时钟从哪里来、到哪里去、周期和相位是什么？若只能在RTL波形中回答，却无法在时序对象中找到对应项，约束仍不完整。

把生成时钟检查纳入代码评审和时序签核，比分频逻辑出问题后再追偶发错误更省时间。

结论

FPGA里能周期翻转的信号，不会自动获得完整的时序关系。生成时钟约束把源、目标、频率和相位交给分析器，才能让相关路径真正进入签核。

别用“内部时序全绿”作唯一结论。先确认时钟报告里没有缺失域，再打开一条代表路径核对发起沿和捕获沿，绿色才有含义。版本变更后还要重新核对时钟对象和未约束路径，不能沿用上一次报告截图。约束脚本也必须纳入版本管理。
你的生成时钟来自PLL、专用时钟资源，还是普通寄存器分频？
