散热器已经接地，为何EMI反而变高？

开关管与散热器之间存在寄生电容，快速电压变化会把位移电流耦合到散热器。散热器接到哪里、连接多长、回路经过机壳还是线缆，会决定这股高频电流被就近收住，还是被送进更大的共模天线。

开关电源整改时，把金属散热器接到保护地，万用表测起来连接可靠，辐射峰却没有下降，甚至换一个接地点就明显变高。看似矛盾，其实“散热器接地”只描述了直流连接，EMI关心的是高频电流从哪里来、经过什么阻抗、最后沿哪条路径回去。

开关节点与散热器之间总有寄生电容。节点快速跳变时，`i=C·dv/dt`会把位移电流注入散热器。接地线如果长、绕，或把电流带到机壳远端和外部线缆，散热器可能从屏蔽体变成共模电流的中转站。

散热片不是电气上的孤岛

MOSFET或整流器的金属背板、绝缘垫片、导热材料和散热器会形成寄生电容。即使直流绝缘良好，高频电场仍能跨过这段电容。开关节点电压越快、幅度越大，耦合电流的高频成分越明显。

这股电流进入散热器后必须闭合。它可能经安装螺钉、接地编织带、机壳、保护地、一次侧参考或空间寄生电容返回源端。哪条路径阻抗最低，哪条路径就会主导骚扰分布。

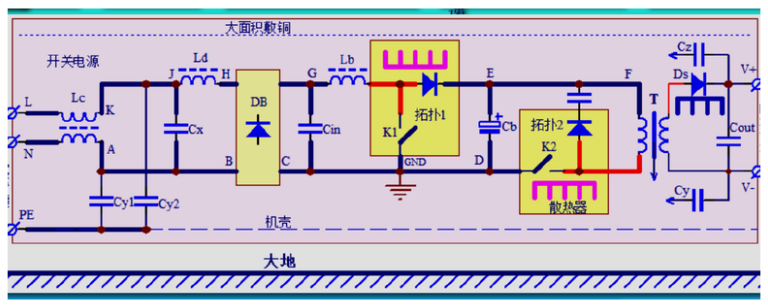

图1  功率开关、散热器、机壳与大地共同形成高频路径

散热器是共模回路的一部分，不能只按热结构处理。

蜂鸣档导通，不代表高频低阻

一根长导线在直流下接近零欧，高频下却有明显电感。连接越长、回路面积越大，电压会在快速电流变化时抬升。把散热器接到远端PE点，可能让共模电流沿机壳走一大圈，再耦合到外部线缆。

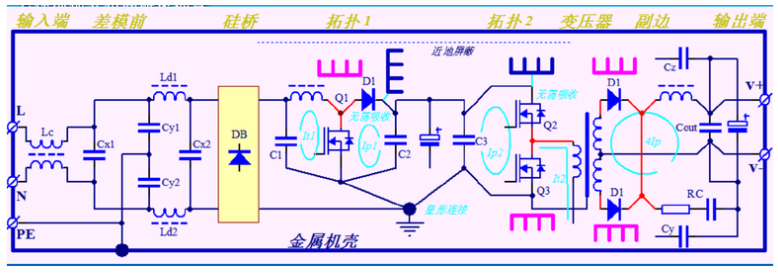

图2  金属机壳与两级功率拓扑之间的接地连接关系

短而宽的连接、就近机壳搭接和多点接触，通常能降低高频阻抗；但是否有效仍取决于回流终点是不是正确参考。若把一次侧高dv/dt电流直接引向敏感的二次侧或接口边界，低阻连接也会把噪声送错地方。

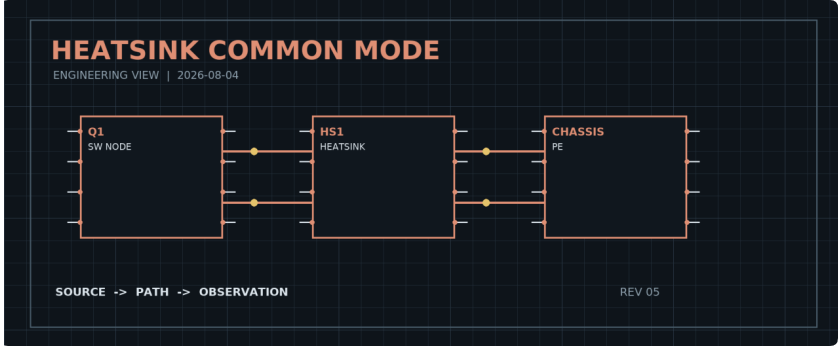

· 源：开关节点的电压摆幅、边沿与寄生电容。

· 路：散热器到机壳或参考地的连接阻抗。

· 天线：机壳缝隙、PE线和外部电缆是否被共模电流激励。

为什么换接地点会改变频谱

接地点变化后，回路的长度、面积和耦合对象同时变化。某个频点下降，另一个频点上升，并不一定是测量错误，而可能是共模回路的阻抗与谐振被重新分配。只看一条峰值无法判断整体是否改善。

图3  三种散热器连接方式的共模回路对照

因此整改不能停在“接地／不接地”二选一。至少要比较散热器悬浮、短接机壳、长线接地三种状态，并保持功率板、线缆位置、负载和探头不变。一次只改一条路径，频谱变化才有解释力。

用电流路径验证，不凭峰值猜

近场探头可先定位开关管、散热器边缘和接地连接附近的场强分布；共模电流钳则观察外部线缆上是否出现同步变化。若缩短散热器连接后，局部场下降且线缆共模电流同时下降，说明回流更可能被就近收住。

近场探头读数高度依赖距离、方向和探头姿态，电流钳也需要固定线束穿法。没有设备、带宽、分辨率带宽、工况和探头位置的曲线，只适合解释典型机制，不能写成正式认证结果。

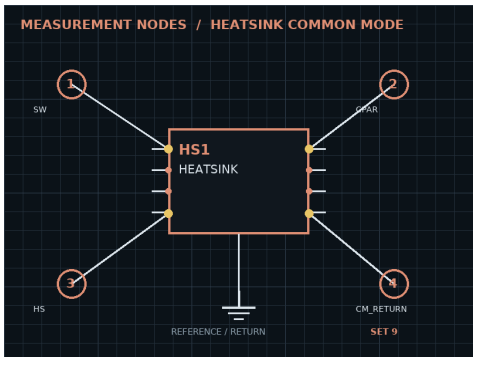

图4  近场探头与线缆电流钳的检查节点

1. 固定工况输入、负载、线缆摆放和外壳状态保持不变。

2. 单改路径每次只改变散热器连接方式或接地点。

3. 同时观察比较局部场、线缆共模电流与远场峰的同向变化。

绝缘与安规边界不能让步

散热器与高压开关器件之间的绝缘垫片既影响热阻，也影响寄生电容和安全间距。不能为了降低EMI随意减薄绝缘、加金属跨接或改变保护地结构。任何结构调整都要重新核对耐压、爬电、电气间隙和触电防护。

若无法改变接地路径，可从源头降低dv/dt、减小开关节点面积、调整器件与散热器相对位置，或增加受控屏蔽。路径整改和源头整改应区分验证，避免多个变量一起改后无法复现。

绝缘片面积过大也可能增加与散热器的重叠电容，安装压力和导热材料分布又会改变实际间距。热设计、安规和EMC要在同一结构图上评审，单独优化其中一项，常会把问题转移到另一个边界。

排查顺序

先画开关节点到散热器的寄生电容，再画散热器到机壳、PE和外部线缆的回路。图上每一段都要能对应到真实螺钉、导线、垫片或金属面。

如果接地点一换，线缆共模电流也跟着变，整改重点就在回流路径；如果局部场始终由开关节点主导，先减小dv/dt或耦合电容可能更直接。

结论

散热器接地后EMI变高，并不否定接地本身，而是说明高频回流路径没有被正确控制。直流导通只能通过安全连接检查，不能替代共模电流分析。

把源、耦合电容、散热器、接地连接和外部线缆画成闭合回路，再做一次只改接地点的对照，频谱变化才会从“玄学”变成可验证路径，并能在下一版结构图上复现。
你的散热器接地点变化时，外部电缆上的共模电流会一起变化吗？
