RS485每个节点都端接，为何通信更差？

端接是给传输线末端吸收反射，不是给每颗收发器配一个固定电阻。两线多点总线在每个节点都并联端接，会把总负载压得过低；长支路和星形分叉还会制造新的电气末端。

RS‑485通信不稳，看到资料说“要端接”，于是主站和每个从站都焊上一只端接电阻。结果节点越多，差分幅度越低，近距离还能跑，线缆一长或温度变化就开始丢帧。端接不是数量越多越保险，它应该放在行波真正到达的物理末端。

两线多点总线通常只有主干的两个极端末端需要双向端接。中间节点通过尽量短的支路接入；若每个节点都并联一只端接，驱动器看到的是多只电阻并联，负载会迅速变重。先画真实线缆拓扑，再谈电阻值。

端接要吸收的是末端反射

信号沿双绞线传播，到达线缆末端时，如果末端阻抗与线缆特性阻抗不匹配，一部分能量会被反射回来。端接电阻给这股能量提供近似匹配的吸收路径，让接收端少看到往返叠加的台阶和振铃。

所以“末端”是电气概念：沿主干走到不能再继续的位置，而不是通信地址最大的节点，也不是原理图上画在最右边的器件。布线一旦改变，末端位置也可能改变。

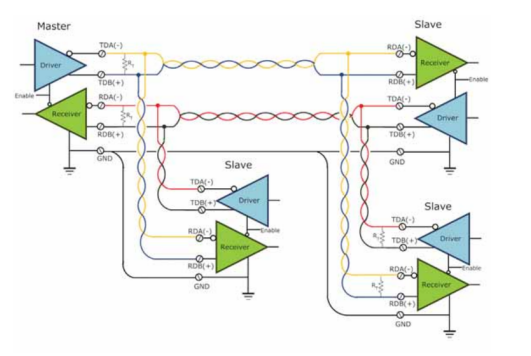

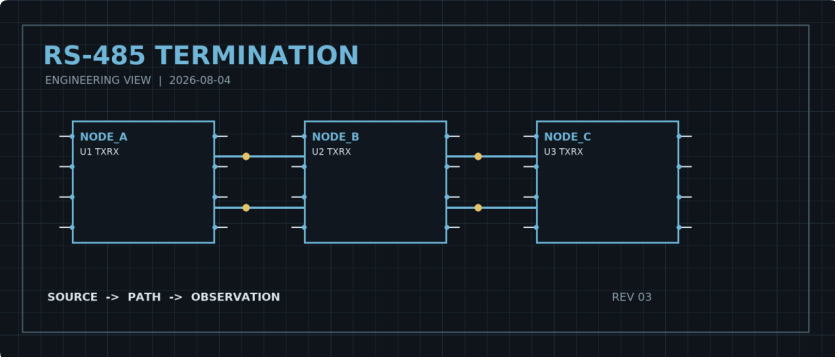

图1  四线RS485结构中的主干、端点与从节点

端接位置的第一判断依据是线缆拓扑，不是器件清单。

每个节点端接，会把驱动器拖重

多点总线上所有端接电阻都并联在同一对线上。节点增加时，等效负载电阻继续下降，驱动器需要输出更大的差分电流。电流能力、线损和器件压降共同作用后，远端差分幅度反而可能缩小。

这类故障常被误判为线缆阻抗不对或波特率太高。一个直接对照是保持线缆、速度和收发器不变，只减少中间节点端接。如果幅度恢复、边沿更清晰，就说明问题来自并联负载，而不是“端接还不够”。

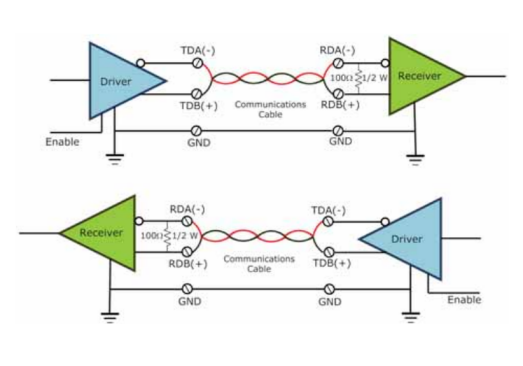

图2  点到点差分链路的并联端接位置

· 两端端接：主干两个极端各承担一个吸收边界。

· 中间节点：通过短支路接入，通常不再并联端接。

· 星形网络：存在多个电气末端，不能直接套总线规则。

支路太长，也会变成一段传输线

收发器从主干引出的支路并非永远可以忽略。支路传播时间相对边沿足够长时，分叉点会产生反射，支路末端还会再次反射。即使主干两端都端接正确，中间波形仍可能出现台阶。

图3  主干、短支路与长支路的反射路径

排查时不要只量总线总长度。把每条支路长度、连接器和转接板都标出来，并结合信号上升沿判断电气长度。降低波特率可能暂时改善，但真正的问题仍是拓扑和边沿共同决定的反射。

用示波器从物理两端开始测

先在主干一端测差分电压，再到另一端复测，确认两处端接是否真实焊接、阻值是否符合目标线缆和收发器要求。随后测最可疑的长支路节点，比较边沿台阶、振铃和稳定差分幅度。

图4  端点与支路的差分波形检查顺序

探头连接要尽量短，差分探头或两通道数学相减需满足共模范围。缺少探头、带宽、时基和线缆工况的截图，只能解释典型现象，不能用来证明某一阻值适用于所有项目。

1. 走线缆从实际主干一端走到另一端，标出所有分叉。

2. 算并联统计真正在线的端接，估算总差分负载。

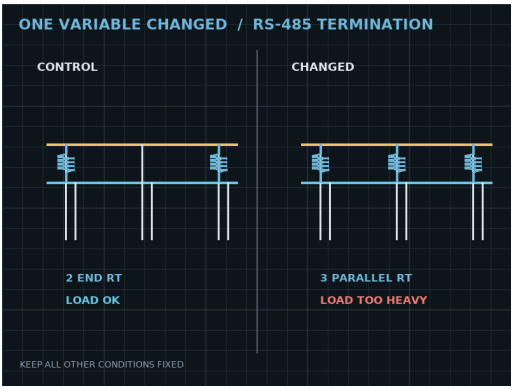

3. 做对照一次只拆一只中间端接，记录幅度与边沿变化。

星形拓扑为什么难处理

星形中心向多个方向分出相近长度的线缆，每条支路都有自己的末端。对某一支路有效的端接，可能同时成为其他支路的重负载；反射又会从多个方向回到中心。网络复杂后，简单增加电阻很难同时满足所有路径。

若结构无法改成主干加短支路，应考虑中继、集线器、降低边沿或将网络拆分，而不是把所有末端都粗暴并联。拓扑先天不合适时，端接只能缓解一部分症状。

偏置电阻也不要与端接混为一谈。偏置网络负责在所有驱动器释放时建立确定空闲态，端接负责匹配传输线。它们都会加载总线，却解决不同问题；计算并联负载时必须一起带入，功能判断时又要分别验证。

收束到一个判断

RS‑485端接的目标，是在需要的位置吸收行波，同时不让驱动器承担过重并联负载。只要这两个条件没有一起满足，电阻值看起来正确也不能说明设计正确。

评审原理图时，把端接使能跳帽和实际线缆位置对应起来。否则现场人员很容易按“每块板都装全”的习惯，把一个好拓扑重新装成重负载。

结论

端接跟随电气末端，不跟随节点数量。两线多点主干优先识别两个极端，中间节点把支路做短，并核对并联负载。

通信变差时，先别继续加电阻。沿线缆画出主干和支路，再从两端测差分幅度，通常比盯着原理图节点编号更快。把端接跳帽的默认装配状态也写进BOM和现场接线图，避免批量装配与维护重新引入多端接。线缆更换后也要再次重新复核。
你的RS‑485网络是主干加短支路，还是从一个中心向外分叉？
