波特率只差一点，UART为何会整帧读错？

UART没有共享时钟。接收器识别起始沿后，用自己的波特率时钟推算每个位中心；收发周期只要存在偏差，采样相位就会逐位漂移。前几位可能仍落在有效区，帧尾却先越过边沿，最终表现为数据错位或停止位错误。

UART两端都设置成115200，逻辑分析仪也能解出起始位，可数据越到帧尾越容易错，偶尔还报停止位错误。把线缩短、换上拉或重发前几字节都没有根治。明确判断是：波特率误差不是每一位独立承受，而会在一帧内累积成采样漂移。

异步串口只借助起始沿对齐一次，之后依赖本地分频器推进采样点。晶振偏差、内部RC误差和整数分频取整都会进入周期误差。本文只讲这条时间路径，不把电平、反射和软件缓冲混成同一个故障。

没有时钟线，接收器怎样找到位中心？

空闲状态通常为高电平，接收器检测到下降沿后识别起始位。它不会在每个数据位重新等待边沿，而是按本地波特率时钟延时到预计的位中心，再依次采样数据位、校验位和停止位。

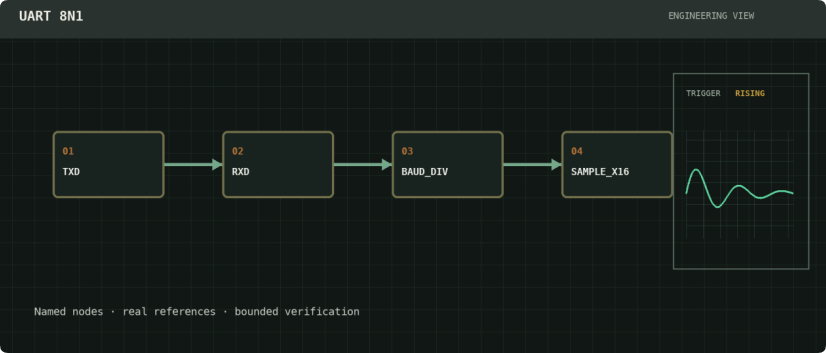

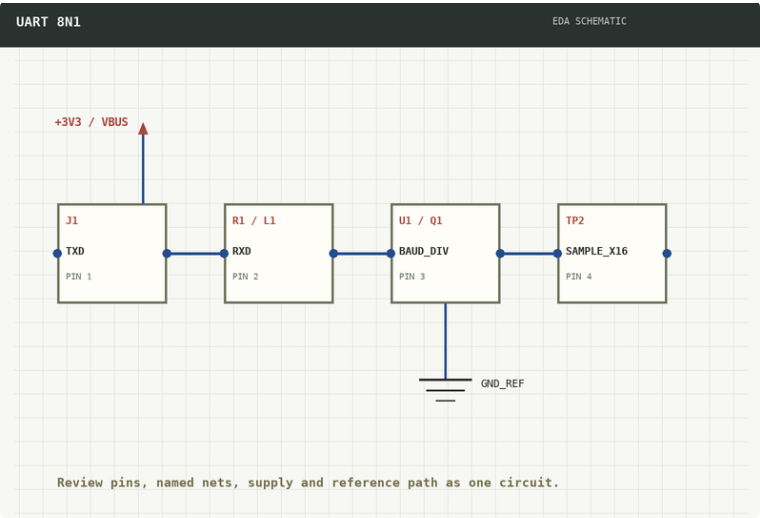

图1  TXD、RXD、分频器与过采样节点关系

过采样可以提高起始沿定位和抗短毛刺能力，但它仍基于本地时钟。16倍过采样并不代表波特率误差被消除；分频器每推进一位，周期偏差仍会累积到下一次采样位置。

为什么前几位对，最后几位先错？

假设接收端时钟稍快，它估算的每个位周期都偏短，采样点会逐位向前移动；接收端稍慢时，采样点则逐位向后移动。帧越长，最后一个数据位和停止位积累的相位偏差越大。

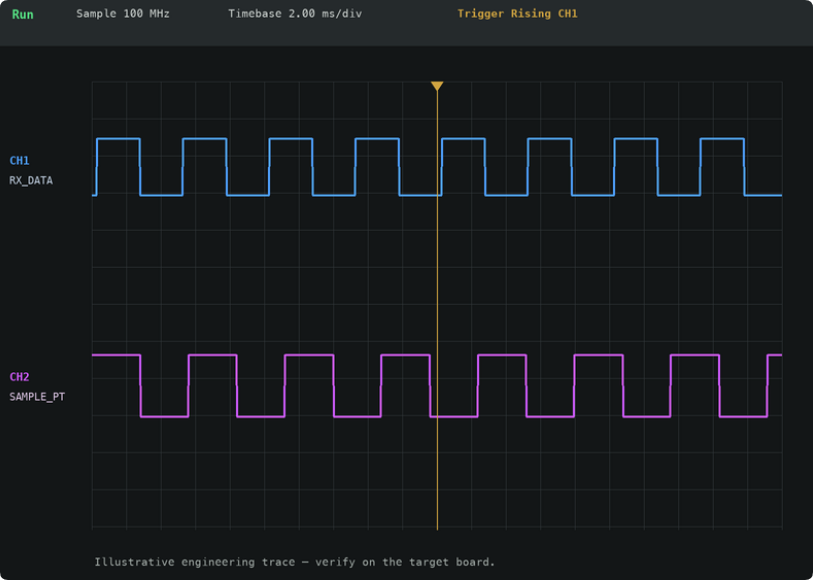

图2  8N1帧中位中心随周期误差逐位漂移

数据内容也影响可见性。连续相同电平没有中间边沿，采样点即使移动也不容易从波形上察觉；位型频繁翻转时，采样点靠近边沿就更容易读到相邻位。固定发送0x55或0xAA常有助于观察边沿与采样中心。

起始位识别成功只证明帧头对齐，不能证明帧尾采样仍在位中心。

标称115200为什么还会有实际误差？

MCU通常用外设时钟除以整数或有限精度分数得到目标波特率。若目标值无法被准确分频，寄存器只能选择最接近的结果。发送端和接收端各自还有晶振精度、温漂和电源变化，最终误差是两端相对偏差。

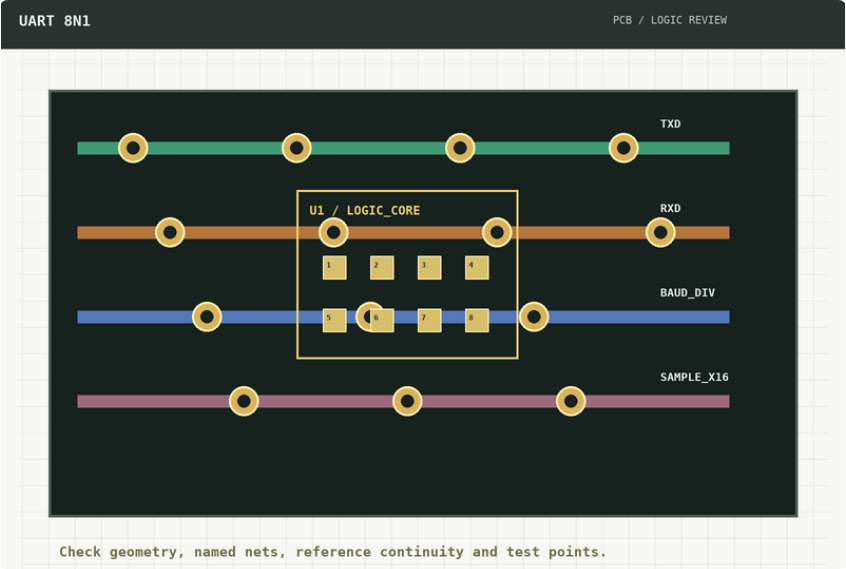

图3  UART时钟、TXD/RXD与测试点的版图检查

使用内部RC时钟的低成本节点更要关注温度和校准条件。数据手册可能给出典型精度、保证范围或校准后的范围，不能拿室温实测的一次频率代表全温区。

· 分频取整：计算寄存器对应的实际波特率。

· 时钟精度：覆盖两端晶振或RC的误差方向。

· 帧格式：数据位、校验位和停止位共同决定累计长度。

怎样做一个可归因的波特率实验？

保持线路、电平、帧格式和数据内容不变，只调整一端分频值。用逻辑分析仪量起始位宽和多个连续位宽，在帧头与帧尾标出接收器预计采样中心，观察错误出现位置是否随分频值稳定移动。

再交换误差方向。如果接收端稍快时错误向帧尾前侧移动，稍慢时向后侧移动，现象与累积漂移相符。若错误只出现在固定电压或线长下，则应转向阈值、反射或噪声路径，而不是继续改波特率。

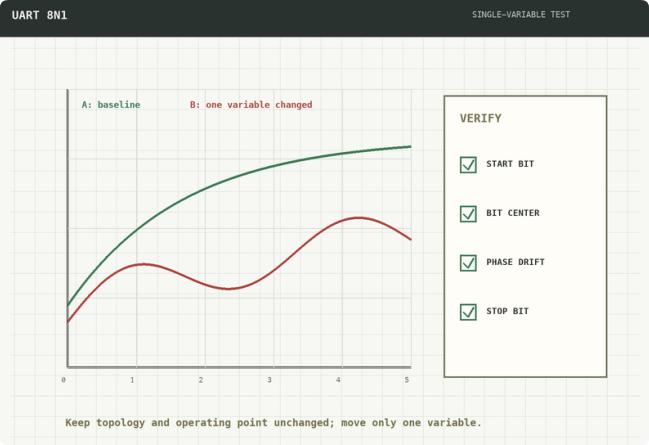

图4  基线与单一分频变量下的采样裕量

1. 固定测试字节优先使用边沿丰富的重复位型。

2. 只改一端分频保存实际波特率而非只写标称值。

3. 标记帧头帧尾比较采样中心离边沿的距离。

提高过采样倍数能彻底解决吗？

更高过采样有助于检测起始沿、做多数表决或抑制短干扰，但不能让两个独立时钟自动同频。若总相对误差过大，采样点仍会在长帧后段跨过边界。

可靠方案是按目标MCU时钟树计算实际分频，选择精度合适的时钟源，并覆盖温度、电压与帧格式。若协议允许，也可通过周期性重新同步或更强的时钟恢复机制降低长时间漂移，但那已不是普通UART的单帧行为。

UART可靠性的时间证据是最坏相对波特率误差下，帧尾采样点仍留在有效位中心范围内。

结论

串口前几位正常、帧尾先错时，把关注点从“软件有没有收到起始位”移到“实际位周期差了多少”。测出真实分频结果，往往比反复改延时更直接。

如果停止位错误只在高温或低压出现，记得把两端时钟误差按最坏方向相加，而不是各自只看典型值。
你的错误集中在帧尾、特定位型，还是只在内部RC时钟和高温条件下出现？
