存储器有上千行，为何地址线不用上千根？

n根地址线可以组成2的n次方种不同编码。译码器把每种编码展开成一个存储位置的选择信号；地址位数决定存储深度，数据线数量决定每个地址一次读写多少位。

原理图上只有十来根地址线，芯片内部却能放下成千上万个存储位置。初学者第一次看到会问：每一行都要被单独选中，为什么不需要同样多的引脚？答案不在多拉线，而在二进制地址经过译码后被展开。

每根地址线只有0和1两种状态，n根线可以组成2的n次方种组合。本文只讲地址深度和数据字宽这两个容易混淆的量，并用一个容量计算把地址线、字线和数据线分开。

四根地址线为什么能选中十六行？

四根地址线A3到A0一共有0000到1111十六种组合。4—16译码器在任一时刻只把其中一种组合翻译成一根有效字线，其余字线保持无效。

字线可以理解为存储阵列里某一行的门。地址变了，译码器打开另一行；外部不需要把十六根字线全部引到封装，只需要提供四位编码。

如果目标深度不是刚好等于2的整数次幂，设计仍要向上取足够的地址位，多出来的编码可以保留不用或由片选逻辑屏蔽。地址位少一根，能够表示的位置会直接减半，不是只少一个存储单元。

图1  16×8存储矩阵的线选译码真实结构

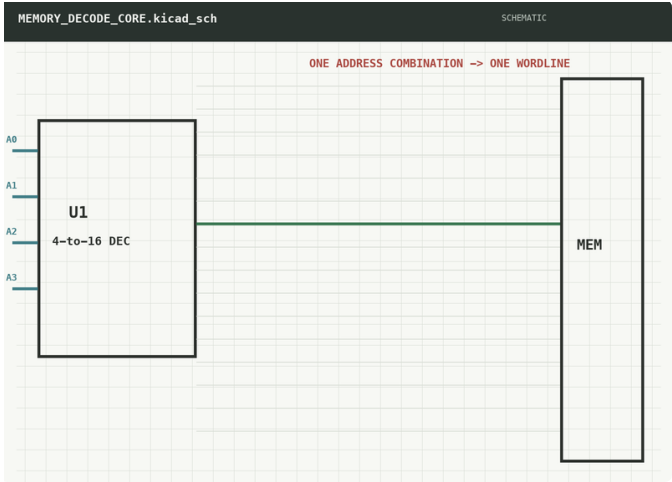

图2  四位地址译成十六根独占字线的关系

地址位数和数据位宽为什么不能混算？

地址位数决定有多少个可选择的位置，也就是深度。数据线数量决定每个位置一次读出或写入多少位，也就是字宽。比如深度1024需要10位地址，而每个地址存16位则需要16根数据线。

“1024×16”不是十六位地址。前面的1024表示地址数量，后面的16表示每个地址的数据宽度。控制器管脚规划时把两者混在一起，会直接导致容量、总线宽度和封装引脚数判断错误。

两个器件即使总位数相同，接口也可能完全不同。4K×8需要更多地址组合但数据总线较窄，2K×16地址深度较小却一次传输更多位。扩容时要先判断系统缺的是深度还是并行带宽。

先把容量写成“深度×字宽”，再分别计算地址线和数据线，很多原理图错误会在连线前暴露。

图3  地址向量变化与一热字线选择波形

阵列再变大，为什么要分成行列译码？

如果只做单译码，超大阵列需要很长的译码线和字线，布线、驱动和延迟都会变重。行列重合译码把地址拆成两组，先选一行，再选一列交点。

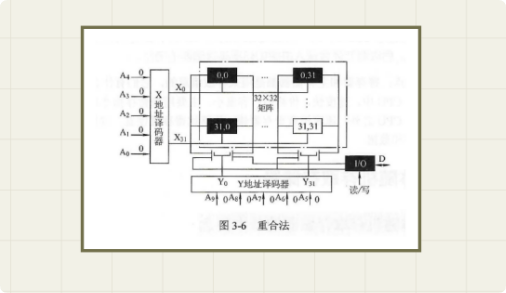

资料中的32×32矩阵使用行译码和列译码定位一个单元。外部依然只提交地址编码，内部用较小的两个译码器完成选择，这也是大容量阵列常见的组织思路。

行列组织还帮助阵列把长线分段，减少单根选择线需要驱动的负载。对板级工程师来说，不必推导内部晶体管尺寸，但要明白外部地址编码和内部物理行列并不是一根线对一根线。

1. 写出深度取不小于目标深度的2的幂。

2. 计算地址位n位地址最多表示2的n次方个位置。

3. 写出字宽它直接对应一次传输的数据位数。

4. 检查封装地址、数据、控制和电源引脚要分别预算。

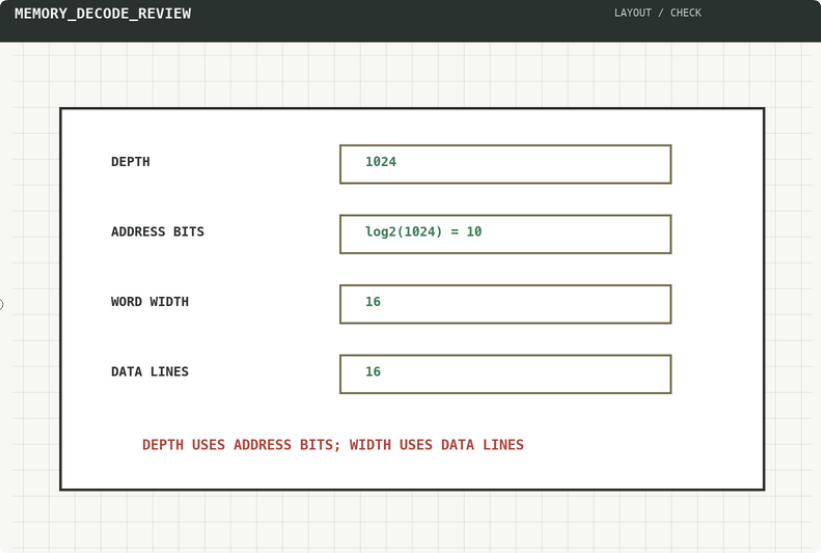

图4  深度、地址位数与字宽的分项计算界面

地址是编码，字线才是阵列里的选择门

存储器不需要为每一行准备一根外部地址引脚，因为少量二进制地址经过译码，可以在芯片内部展开成大量选择线。

计算动作是把目标容量先写成深度×字宽，再分别算地址位和数据线。你现在看到的存储接口，最容易混淆的是地址深度、字宽，还是字节使能？
你最容易混淆的是地址深度、数据字宽，还是字节使能？
