​ 50Ω射频走线，用万用表为何测不到50Ω？

50Ω描述传播中的电压与电流关系，不是铜线直流电阻

射频走线的50Ω叫特性阻抗，它描述信号沿走线传播时，电压与电流的比例。万用表测的是直流电阻，铜线通常接近导通，所以读不到50Ω并不奇怪。

版图规则写着50Ω，制板回来拿万用表量，走线两端却接近0Ω。对初学者来说，这很像板厂没有做对。

其实两次测量问的是两个不同问题。本文只把这两个“Ω”分清楚。

万用表看到的是铜线的直流电阻

万用表给走线施加缓慢变化的电压，主要看到铜的直流电阻。PCB走线较短、较宽时，这个数值通常很小。

因此，万用表接近0Ω只能说明线路导通，不能判断它的射频阻抗是不是50Ω。

高频信号经过时，电场和磁场同时向前建立

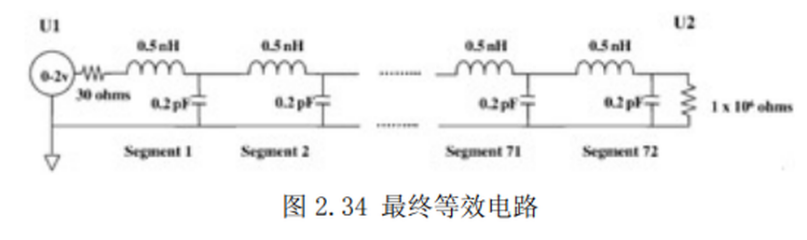

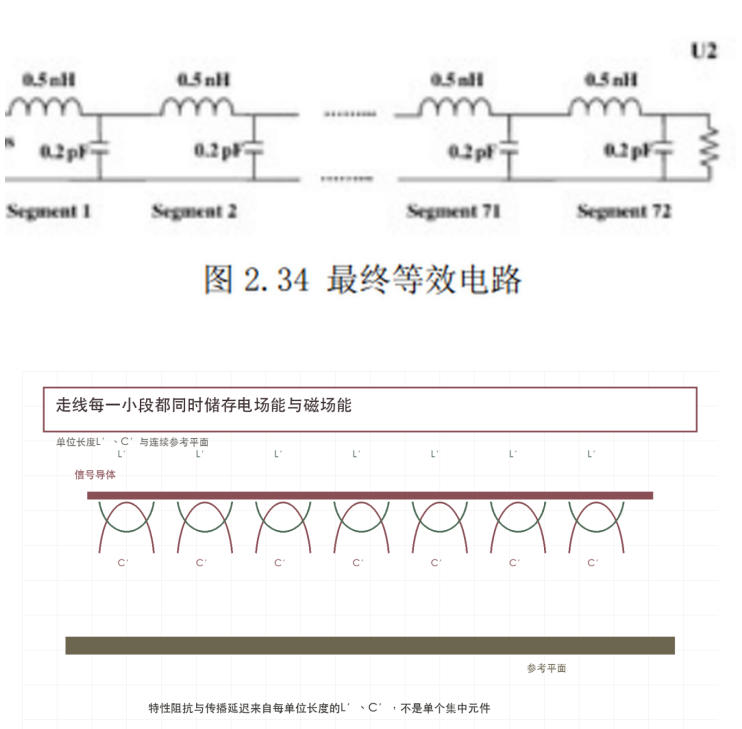

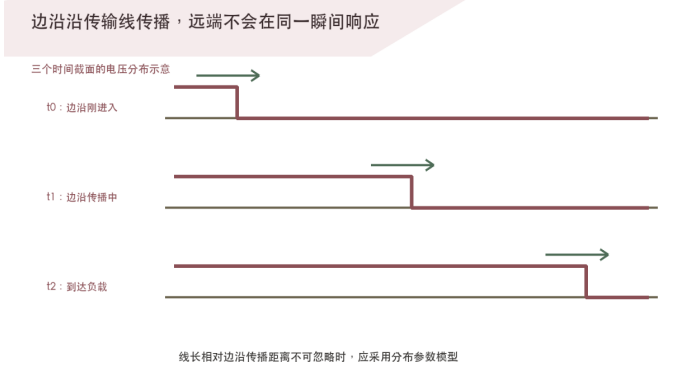

快速信号不是让整条线同时升高。能量会沿走线向前传播，一边建立电场，一边建立磁场。

走线宽度、铜厚、介质厚度、介电常数和参考平面位置，会共同决定这种传播关系。

50Ω是传播中的电压与电流比例

对传播中的波来说，电压与电流保持一个比例，这个比例就是特性阻抗。目标设计为50Ω，表示这段结构希望呈现约50Ω的传播关系。

它只有在信号正在传播时才有意义，所以要用阻抗计算、场求解、TDR或网络分析方法检查。

· 设计前：按叠层计算线宽与参考平面距离。

· 制板后：用阻抗测试条或TDR检查沿线变化。

· 系统级：同时检查连接器、焊盘、过孔和端接是否连续。

别让两个Ω混在一起

直流电阻回答“铜线通不通、损耗多大”，特性阻抗回答“信号传播时电压与电流怎样配合”。单位相同，物理问题不同。
