晶振离MCU只远一点，为何更难起振？

晶体回路靠微弱环路条件起振，多出来的走线会直接进入振荡网络

晶体不是一根普通数字时钟线。MCU内部放大器、晶体、负载电容和PCB寄生共同构成振荡环路；器件离得更远，附加电容、电感、损耗与噪声耦合都会增加，起振裕量可能下降。

原理图没改，晶体与两颗负载电容也还是同一型号，只因布局让晶体离MCU远了一点，新板就出现低温难起振、启动时间变长或偶发停振。把问题只归咎于晶体批次，很容易错过真正变量。晶体回路的PCB走线本身就在振荡网络里。

MCU晶体引脚连接内部放大器，外部晶体依靠压电谐振选择频率，负载电容与寄生参数共同决定环路条件。这里的信号幅度和驱动能力通常不适合按普通GPIO理解，多出来的走线会带来真实的电气负担。

晶体为什么不能按普通数字线布置

普通数字线由强驱动器推动，接收端只要在规定时间跨过门限即可；晶体回路却要依靠环路增益和相位条件从噪声中建立稳定振荡。附加损耗或相位偏移过大，起振速度和裕量都会受影响。

图 1  晶体靠近MCU且负载电容支路短的PCB布局

晶体的固有频率、等效参数和容性负载要求与器件本身有关，PCB则把额外寄生叠加进去。布局不是外观优化，而是在修改振荡器的一部分。

距离增加会带进哪些寄生

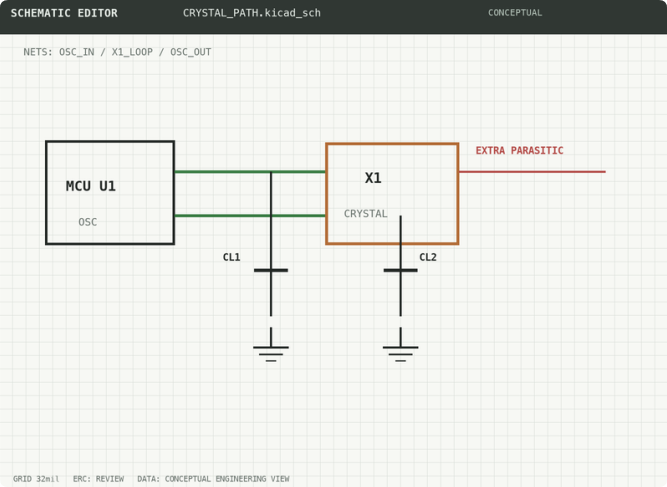

图 2  MCU、晶体与负载电容构成完整振荡环路

走线变长会增加对地和线间寄生电容，也带来串联电感与损耗。两根晶体线若离数字时钟、开关节点或长并行线更近，还会接收外部耦合。寄生参数虽小，却直接落在高阻、敏感的振荡节点上。

这也是为什么把晶体放到板边、用过孔换层再绕回MCU，通常比紧贴器件同层短连更难管理。每一段线、每一个过孔都需要被当作环路元素审查。

负载电容支路为什么也要短

两颗负载电容不是随便接到任意地就完成了。电容到晶体引脚的支路、到参考地的回流都会增加寄生。支路过长时，标称电容值之外还叠加走线与焊盘电容，频率偏差和起振条件都会改变。

布局时应让晶体与电容形成紧凑小环，地端就近进入干净参考地。若靠计算选择电容，也要记得公式中的负载包含PCB与引脚寄生，不能把器件标称值简单一分为二。

包地与禁布区要服务于电流路径

适当的地保护可以隔离外部干扰，但地铜若离晶体节点过近，也会增加寄生电容。是否包地、地过孔间距和下方禁布范围，要服从芯片厂建议与实际层叠，不能只追求围得密。

晶体本体下方和敏感走线附近避免穿越快速数字线或开关电源节点，可以减少耦合。参考地还应连续，不让负载电容回流跨分割或绕向远处。

起振对照怎样避免一次改太多

图 3  短环路与附加寄生下的概念性起振过程

保持MCU、晶体批次、负载电容值、供电和固件不变，只比较原布局与缩短环路后的起振时间。测试覆盖低温、低电压和多次上电，因为裕量不足往往先在边界条件出现。

测量晶体脚时，探头电容也会进入环路。应使用适合振荡器节点的低电容测量方法，并把探头型号与接法写进记录。若接上探头后现象改变，说明测量本身已经成为一个变量。

版图复核沿着这条小环走一圈

图 4  晶体、负载电容与MCU引脚的最短回路检查

· 看距离：晶体与负载电容是否和MCU同侧、紧凑放置。

· 看分支：两颗电容到引脚与地的路径是否短，是否无意义换层。

· 看邻线：附近有无时钟、PWM、SW节点或高电流回路长距离并行。

· 看下方：晶体区域下方各层是否按规则保持干净，参考地是否连续。

· 看器件边界：负载电容、等效串联电阻和驱动能力是否按目标MCU与晶体资料核对。

起振裕量藏在几毫米走线里

晶体离MCU远一点，增加的不只是几毫米长度，而是寄生、损耗和受扰面积。对于本就依赖微弱环路条件的振荡器，这些变化可能足以把边界工况推向失败。

若新板难起振，先做一个只缩短晶体环路的对照版。起振时间随布局明显改善时，证据比反复换晶体批次更直接。
你的晶体回路里，最长的是晶体线，还是负载电容到地的支路？
