高速信号换层，回流过孔为何要贴着打？

高速信号换层时，旁边少打一颗接地过孔，原理图上不会有任何变化，板子也可能正常启动。可到了更快边沿、更长链路或EMI测试，阻抗凹陷、插损和辐射就会一起冒出来。问题不只在信号过孔，而在回流没有同步换层。

很多版图检查只盯着信号过孔的孔径、反焊盘和残桩，却把旁边的地过孔当成“有位置就补”。这种做法在低速上可能看不出差异，但高速电流不会凭空跨过参考平面。

判断标准很直接：信号电流换层，回流电流也必须在附近获得低阻抗的层间通道。地过孔距离越远，回流绕行越长，等效环路面积和寄生电感就越大。

先确认信号到底换了哪一个参考面

顶层微带以邻近地层为参考，换到内层带状线后，参考面可能变成另一层地，也可能变成电源平面。不能只看走线所在层，必须看上下相邻平面以及该频段的实际回流条件。

如果换层前后都参考同一块连续地平面，回流跨层的压力较小；若参考面发生变化，地过孔或平面间去耦就是回流转移的关键。电源平面与地平面之间若没有就近高频连接，回流仍会绕远。

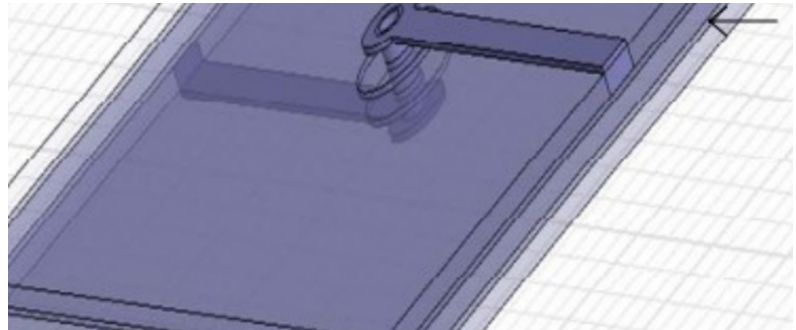

图1  过孔孔径、焊盘与反焊盘共同定义局部互连结构

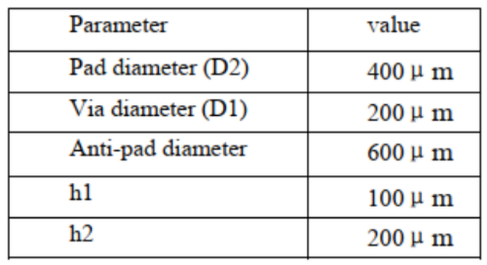

资料中的过孔模型把焊盘、孔径、反焊盘和层间距列为同一结构参数。它提醒我们：过孔不是一个理想节点，而是一段有阻抗、有电场分布的三维互连。

回流过孔要贴近，但不是越多越好

就近放置的接地过孔能缩短回流的横向距离。对差分对换层，可在两侧对称放置回流过孔，避免一根线获得更短的回流路径，破坏局部对称性。

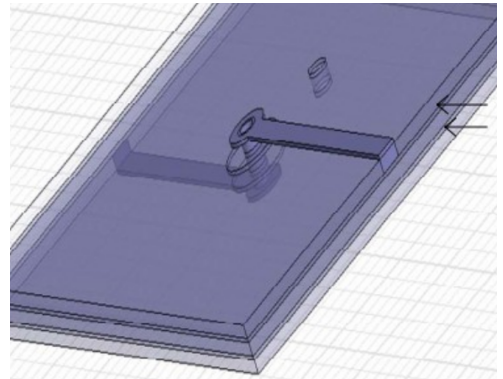

图2  三维模型中信号孔与回流孔的相对位置会改变电流路径

“贴近”要结合板厂间距和反焊盘边界。地过孔过于靠近信号孔，反焊盘与孔环可能改变局部电容；太远则增加环路电感。通常需要按层叠和目标阻抗仿真，而不是照搬固定毫米数。

地过孔数量增加到一定程度后，边际收益会下降。资料曲线显示，数量与间距都会改变S参数，但变化并不是简单线性。先保证最近的有效回流通道，再考虑围栏数量。

阻抗异常常出现在换层瞬间

过孔段的感性、焊盘与反焊盘的容性，再叠加回流绕行，会形成局部阻抗不连续。时域上可能是一处很短的凹陷或凸起，频域上则表现为反射增大、传输变差。

只把信号孔做得更小，不一定能解决问题。若回流仍要绕到远处地孔，主要环路电感没有下降。相反，调整地孔位置、平面开窗和层换结构，往往比单独改信号孔更有效。

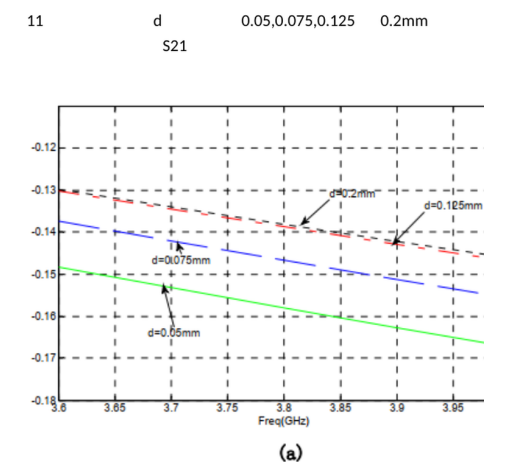

图3  回流孔距离变化会反映到S21曲线上

仿真或测试时要把信号孔、地孔和真实参考平面一起建模。只提取一颗孤立信号过孔，会漏掉最关键的回流边界，得到的阻抗结果也难以指导版图。

版图复核按四步走

第一步沿整条高速链路标出每一次换层；第二步写清换层前后的参考面；第三步测量最近地过孔或平面间去耦的位置；第四步检查回流路径是否被开槽、分割或反焊盘切断。

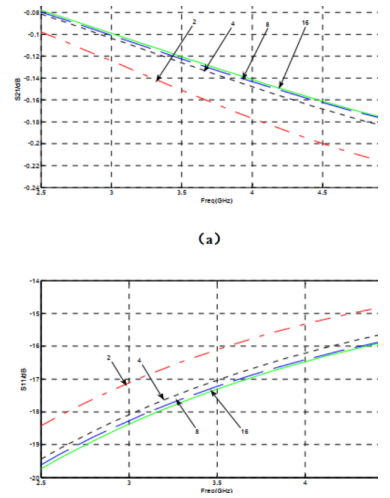

图4  回流孔数量变化也会改变反射与传输结果

若接口已经成板，可用TDR定位换层附近的阻抗变化，再对比不同回流孔方案的S参数。频谱问题则可观察线缆共模电流或近场强点是否随地孔优化而下降。

评审时不要只问“信号旁边有没有地孔”，而要问这颗地孔是否真的连接到两侧参考平面、距离是否合理、回流是否仍要跨越大面积反焊盘。这个问法更接近真实电流。

还要留意平面间并不总能靠一颗地孔完成转移。信号从以电源面为参考的层换到以地面为参考的层时，真正的高频通道可能是就近去耦电容。电容离换层点太远，回流仍会先在平面上横向绕行。

过孔围栏也不能代替局部回流孔。板边或接口附近的地孔围栏主要控制场和边界，而信号换层处需要的是与这一次层间过渡直接相邻的低阻抗连接。两者功能不同，位置也不能互换。

如果信号跨过参考平面分割，即使旁边有地孔，回流也可能无法到达另一侧。此时应先调整走线或恢复连续平面；用细铜桥补救要评估其高频阻抗，不能把直流连通当作高速连续。

差分信号的回流在理想对称条件下部分相互抵消，但实际仍会与参考平面耦合。两根线换层结构不对称、地孔只放一侧或孔到线距离差异明显，都会把差模能量转换为共模。

连接器逃线区空间紧张时，可先锁定信号孔与最关键回流孔，再安排低速网络。若等全部走线完成后才补地孔，通常只剩远离信号或破坏平面的选项，后续修正成本更高。

量产前应把回流孔的网络、孔型和阻焊要求加入检查表，防止拼版、版本迁移或库更新后被误删。高速问题若依赖工程师肉眼记忆，很容易在下一次改板重新出现。

结论

高速信号换层不是信号线自己的动作，而是信号与回流共同完成的一次层间过渡。把回流过孔当成可有可无的“陪衬”，等于只完成了一半互连。

下一次检查高速过孔，先沿参考面画出回流闭环，再决定地孔的距离、数量和反焊盘。路径画不闭合，阻抗和EMI迟早会替它暴露问题。
