50Ω射频走线,用万用表为何测不到50Ω?
50Ω描述传播中的电压与电流关系,不是铜线直流电阻 射频走线的50Ω叫特性阻抗,它描述信号沿走线传播时,电压与电流的比例。万用表测的是直流电阻,铜线通常接近导通,所以读不到50Ω并不奇怪。版图规则写着50Ω,制板回来拿万用表量,走线两端却
News

50Ω描述传播中的电压与电流关系,不是铜线直流电阻 射频走线的50Ω叫特性阻抗,它描述信号沿走线传播时,电压与电流的比例。万用表测的是直流电阻,铜线通常接近导通,所以读不到50Ω并不奇怪。版图规则写着50Ω,制板回来拿万用表量,走线两端却

内部RC方便启动,外部晶体通常提供更稳定的时间基准 很多MCU带内部RC时钟,确实可以不接外部晶体。是否外接,取决于系统能容忍多少频率误差,以及温度、电压变化后是否仍要保持稳定。通信、计时或精确采样常更依赖稳定时钟。开发板不装外部晶体,MC

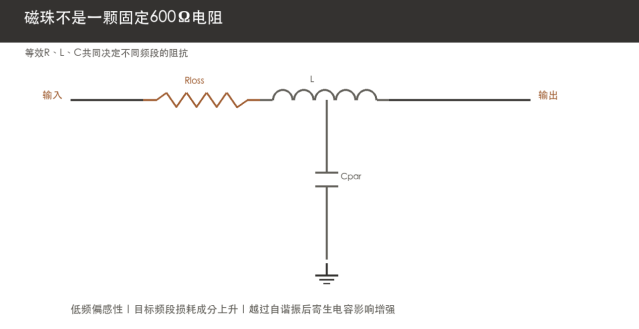

600Ω只对应规定频率附近的交流阻抗 磁珠上的600Ω不是直流电阻,也不是所有频率都保持600Ω。它通常表示器件在规定测试频率附近的阻抗。选型时要把这个频率与实际噪声频率对上。一颗标称600Ω的磁珠,用万用表测量却接近导通。把它串在电源上

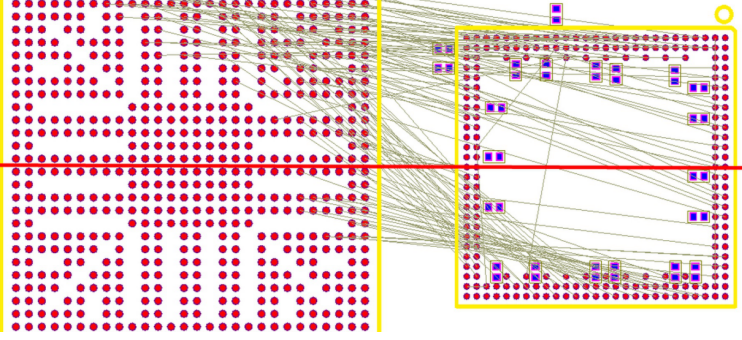

等长管到达时间,VREF管接收端怎样判0和1 DDR走线等长主要控制信号到达时间,VREF则是接收端判断高低电平的参考线。两者解决的问题不同。VREF若带着噪声或压降,判决门槛会跟着移动。DDR布线评审时,大家最先看长度。长度都在规则内,

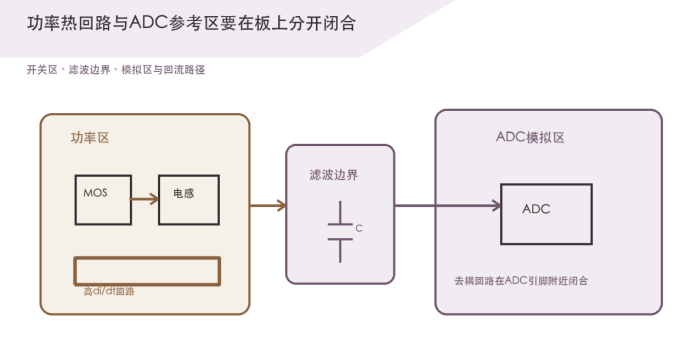

电源纹波只是输入条件,转换结果才是最终答案 图 2 供电噪声经过滤波和芯片抑制后才可能进入输出ADC电源上看到纹波,不等于输出数据一定变差。芯片会抑制一部分电源干扰,板上的滤波和布局也会改变它。判断时要看纹波对应的频率是否出现在ADC输

栅极电阻减慢边沿,RC吸收消耗振铃能量 栅极电阻和RC吸收都可能让尖刺变小,但作用不同。前者让MOS开关慢一点,减少对寄生回路的激励;后者给已有振铃增加阻尼。选哪一个,要先确认波形和测量接法,再看效率与温升。SW节点一跳变,波形上就带一串

负电源去掉后,交流信号需要新的上下摆动空间 双电源电路让信号围绕0V上下摆动。改成单电源后,0V已经是供电下限,负半周没有空间。中点偏置就是先把信号抬到电源中间附近,让它还能向上、向下变化。把运放的负电源脚从负电压改接GND,电路可以上电,

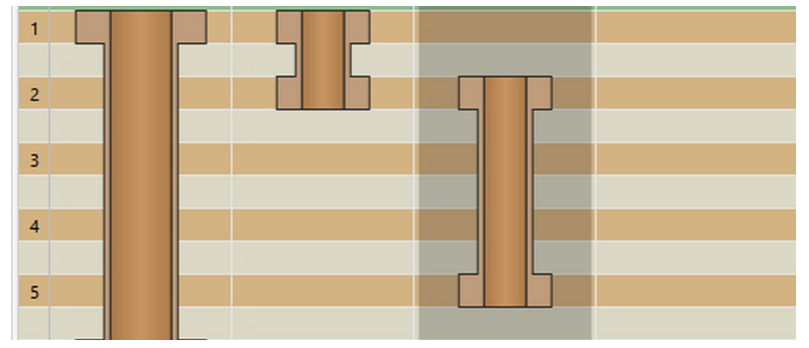

信号换层以后,没用上的那段铜柱仍连在网络上 通孔把信号接到目标层后,下面没有参与连接的铜柱不会消失。它仍挂在信号线上,像一条尽头开着的小支路。边沿较快时,能量会进入支路再返回,给主路径增加一次阻抗变化。有些板低速时正常,接口速率一提高,误
