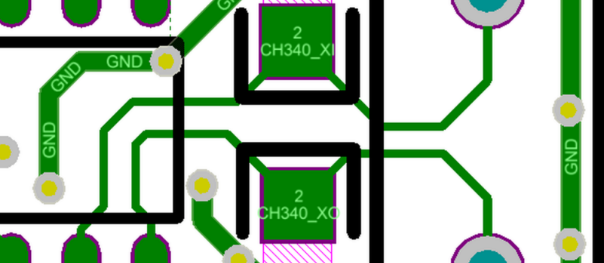

晶体回路靠微弱环路条件起振，多出来的走线会直接进入振荡网络晶体不是一根普通数字时钟线。MCU内部放大器、晶体、负载电容和PCB寄生共同构成振荡环路；器件离得更远，附加电容、电感、损耗与噪声耦合都会增加，起振裕量可能下降。原理图没改，晶体与

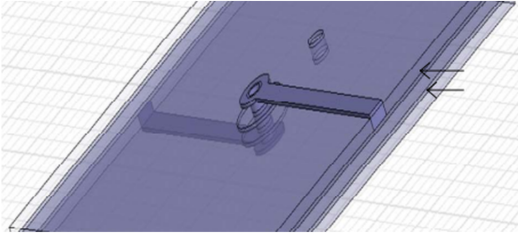

信号过孔只完成了正向路径，回流也要在同一位置完成换层射频走线通过信号过孔换层时，参考平面也发生变化。若旁边没有邻近接地过孔，回流电流只能绕远寻找层间连接，环路电感与阻抗不连续都会增大。射频链路在顶层走得很规整，换层处也用了合适的信号过孔，

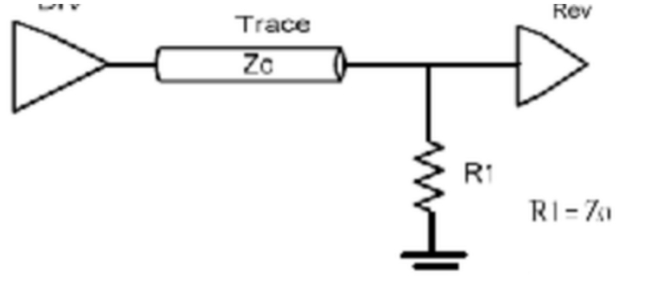

端接电阻放在哪里，和它是多少欧姆一样属于电气设计端接的目标是让特定位置看到匹配阻抗并吸收反射。电阻数值正确但离源端或接收端很远，端接点前后的走线仍会形成传输线和支线，反射不会因为阻值标签正确就自动消失。DDR板上端接阻值按参考设计选了，仿

高频尖峰先复核测量回路，长地线夹可能正在充当天线电源纹波里的高频尖峰，对探头接法极其敏感。长地线夹与探头尖端形成大环路，会接收开关磁场并叠加寄生电感电压。先缩短回路，再判断尖峰是否属于被测节点。同一个电源输出点，用普通探头长地线夹测，尖峰

保险丝是热动作器件，不是超过额定电流就翻转的比较器额定电流描述的是长期承载边界，不是瞬时跳闸点。保险丝要让熔体累积足够热量后才开路，动作时间取决于故障电流、脉冲持续时间、环境温度、散热和具体料号曲线。电路短路后，电流已经远高于保险丝额定值

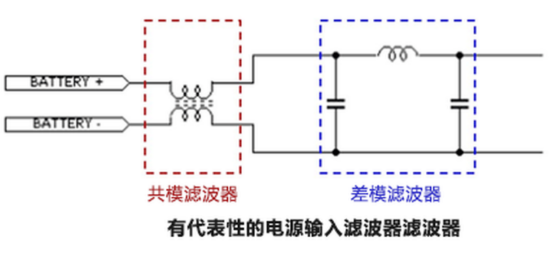

输出电感能平滑负载电流，却不会把输入端也变成直流 Buck输出端的电感电流通常连续起伏，输入源却只在高侧开关导通时向功率级送能，所以输入端天然承受脉冲电流。输入电容和高频回路必须围绕这条电流路径布局。Buck带着稳定负载运行，输出电流看起来

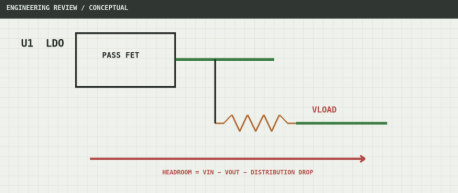

有输入输出电压差，不等于全负载下仍有足够调节余量 LDO是否稳压，要看芯片输入脚到负载端之间剩下多少总余量。负载增大后，调整管所需压差与供电走线压降会一起吃掉余量；进入dropout后，反馈环路再努力也抬不回目标电压。空载时量到LDO输入3

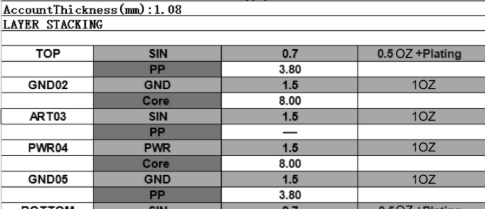

阻抗线周围的铜不是背景，它也是电场边界受控阻抗并不是“线宽锁死就不变”。介质厚度、参考平面、铜厚和同层邻近铜共同决定电场分布。走线旁补铜以后，只要铜离得足够近，阻抗计算条件就已经改变。同一条高速线，线宽没动、层也没换，板厂回算或场求解结果
