凡亿全能PCB设计线下班：培养面向AI时代的高端PCB工程师

AI时代，真正的竞争不只发生在算法层面，也正在快速落到硬件层面。

无论是AI服务器、边缘计算设备、AIoT智能终端，还是工业控制主板、高性能计算平台，背后都离不开稳定可靠的PCB设计能力。

一块高性能主板，不只是把元器件放上去、把线连起来这么简单。

它涉及高速信号、电源完整性、BGA出线、叠层规划、阻抗控制、EMC/EMI、热设计、工艺规范、生产文件输出等一整套工程能力。

所以，凡亿教育全能PCB线下课程不再只是培养普通PCB Layout操作能力，而是围绕AI服务器应用场景所需要的PCB设计能力、主板设计认知和工程实践能力，帮助学员逐步建立面向高端硬件项目的完整能力框架。

一、AI 服务器应用场景对PCB工程师提出了更高要求

AI 服务器和普通消费类电子产品最大的不同，在于它对硬件系统的要求更高。

· 它需要更高的数据传输速率；

· 需要更稳定的电源系统；

· 需要更复杂的高速接口；

· 需要更高密度的器件布局；

· 需要更严苛的散热与可靠性设计；

· 也需要更专业的EMC、SI、PI和工艺控制能力。

这意味着，未来想进入AI硬件、服务器主板、边缘计算、工业级主板等方向的PCB 工程师，不能只停留在“会画板”。更重要的是，要理解复杂主板背后的工程逻辑。比如：

· 为什么高速信号要控阻抗？

· 为什么DDR、PCIe、USB3.0要关注等长和回流路径？

· 为什么BGA 出线决定了整板布线质量？

· 为什么电源平面和地平面会影响系统稳定性？

· 为什么AI服务器相关场景更重视SI/PI、EMC和可靠性？

这些能力，正是高端PCB工程师与普通Layout操作者之间的差距。

二、凡亿全能PCB线下课程培养的是系统化工程能力

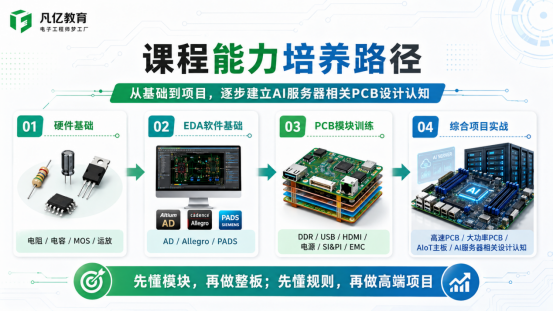

简单来说，这门课程的方向，是走向“高端PCB工程师能力培养”。凡亿教育全能PCB线下课程的升级重点，不是单纯增加几个新案例，而是围绕真实企业项目能力，重新强化学员的工程实践路径。课程采用循序渐进的训练方式：

· 第一阶段：硬件基础

· 第二阶段：EDA软件基础

· 第三阶段：PCB模块训练

· 第四阶段：综合项目实战

从电阻、电容、电感、二极管、三极管、MOS管、运放等基础硬件知识开始，帮助学员先建立电路认知。再进入AD、Allegro、PADS等主流 EDA 软件训练，掌握实际工程软件操作方法。之后通过30多个PCB模块项目，训练学员对常见功能模块的理解能力，包括：

· DCDC电源

· LDO电源

· PMU电源管理

· USB2.0 / USB3.0

· HDMI接口

· RJ45千兆网口

· DDR2 / DDR3 / DDR4

· MIPI接口

· SATA接口

· 485 / 232接口

· RF射频

· BGA出线

· 叠层设计

· 阻抗计算

· SI/PI

· EMC处理

· DFM工艺

· 屏蔽罩设计

这些模块能力，正是AI服务器、AIoT主板、工业主板等复杂项目中经常涉及的底层设计能力。三、从模块训练到整板项目

三、从模块训练到整板项目逐步建立AI服务器相关设计认知

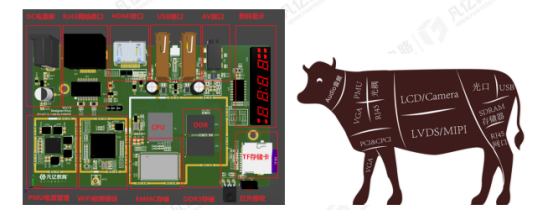

很多人学习PCB设计时，容易犯一个问题：一上来就想做大项目，但没有模块认知，也没有工程拆解能力。结果就是，看不懂原理图，不知道怎么布局，不知道哪些信号重要，也不知道整板设计的优先级。凡亿线下课程的训练逻辑，是先让学员理解模块，再进入整板。因为复杂主板本质上就是多个功能模块的系统组合。AI服务器相关主板也是一样。它可能涉及高速处理器、存储、电源管理、网络接口、高速总线、外设接口、散热与屏蔽结构等多个部分。学员只有先理解这些模块的原理、布局规则和布线方法，后续面对更复杂的主板设计时，才不会无从下手。所以，这门课程真正训练的不是“照着画一块板”，而是让学员逐步形成：

· 模块拆解能力；

· 原理图理解能力；

· 布局规划能力；

· 高速布线能力；

· 电源完整性意识；

· EMC 设计意识；

· 生产工艺意识；

· 项目复盘与表达能力。

这些能力组合起来，才是面向AI服务器应用场景的PCB工程实践能力。四、核心项目升级：AIoT主板训练贴近高端主板设计逻辑

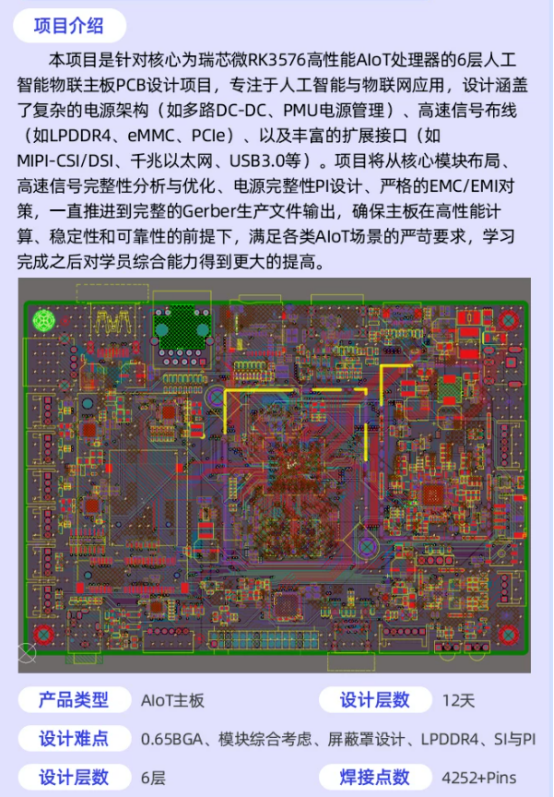

在2026年新版课程中，重点融入了6层RK3576 AIoT人工智能物联主板PCB设计项目。这个项目面向人工智能与物联网应用场景，涉及多路DC-DC、PMU电源管理、LPDDR4、eMMC、PCIe、MIPI-CSI/DSI、千兆以太网、USB3.0 等关键内容。这类项目的价值，不只是让学员多画一块板。更重要的是，它帮助学员理解AI类主板设计中的核心问题：

· 高性能处理器周边如何布局？

· LPDDR4等高速存储如何规划？

· PCIe、USB3.0等高速接口如何处理？

· 电源架构如何分配？

· 核心模块之间如何互联？

· 怎样同时兼顾信号完整性、电源完整性和EMC？

· 最终如何输出符合生产要求的Gerber文件？

这些训练内容，与AI服务器相关应用场景中的高速主板设计能力高度相关。通过该项目，学员可以逐步建立AI主板、边缘计算主板、智能终端主板、高性能工业主板等项目的工程认知。

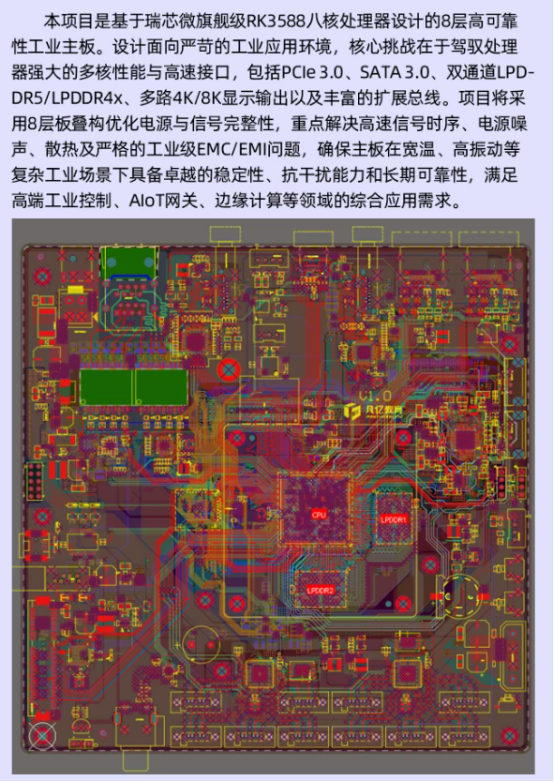

五、高阶项目训练：8层RK3588工业主板，强化复杂主板设计能力

课程中还设置了8层RK3588综合工业主板项目 作为高阶训练内容。

该项目面向工业控制、AIoT网关、边缘计算等应用方向，训练内容涉及：

· 8 层板叠层规划；

· PCIe 3.0高速接口；

· SATA 3.0接口；

· LPDDR5 / LPDDR4x存储设计；

· 多路 4K / 8K显示输出；

· 多核处理器外围设计；

· 电源噪声控制；

· 散热与可靠性设计；

· 工业级EMC/EMI设计。

这类项目的难度明显高于普通消费类板卡。它要求学员具备更强的系统规划能力，而不是单点技能。在AI服务器相关应用场景中，高速信号多、电源复杂、器件密度高、接口丰富、可靠性要求高，这些问题同样是工程师必须面对的核心挑战。因此，8层工业主板项目的训练，本质上是在帮助学员补齐复杂主板设计能力，为未来面向服务器硬件、AI 硬件、工业控制、边缘计算等方向打下基础。

六、大功率PCB与高速PCB双线训练补齐高端硬件项目能力

除了AIoT主板和工业主板方向，凡亿全能PCB线下课程还覆盖大功率PCB与高速 PCB两大核心能力。

例如3500W直流充电桩大功率PCB设计项目，训练内容涵盖：

· 图腾柱PFC；

· LLC全桥拓扑；

· EMI 滤波；

· 控制电路；

· 安规要求；

· 电气间隙；

· 爬电距离；

· 电源环路；

· EMC 设计；

· 生产文件输出。

这类训练可以帮助学员理解大功率电路中的电源路径、热设计、安全规范和抗干扰问题。而高速PCB方向，则通过DDR、HDMI、USB3.0、PCIe、MIPI、千兆网口、BGA、阻抗、SI/PI、EMC等内容，帮助学员理解高性能主板设计中最关键的规则。AI服务器相关PCB设计，本身就离不开高速与电源两条主线。七、培养目标：面向AI服务器应用场景的 PCB设计与工程实践能力

凡亿教育课程的核心目标，可以概括为一句话：培养学员面向AI服务器应用场景的PCB设计与工程实践能力。这里的能力，不是简单的软件操作能力，而是一套完整的工程能力体系。包括：

· 能看懂复杂原理图；

· 能理解高性能主板核心模块；

· 能掌握高速信号布局布线规则；

· 能理解电源完整性和电源架构；

· 能处理BGA出线、叠层、阻抗等关键问题；

· 能理解EMC/EMI 设计对系统可靠性的影响；

· 能完成生产文件输出与DFM检查；

· 能通过项目训练建立AI主板、AIoT主板、工业主板、AI服务器相关硬件场景的设计认知。

这类能力，正是未来高端PCB工程师需要重点提升的方向。凡亿教育希望培养的，不只是普通PCB Layout人才，而是面向AI服务器应用场景、面向高端硬件产业需求、具备PCB设计与工程实践能力的高端工程师。
