背钻层选对了，为何残桩还是过长？

背钻起止层已经选好，并不等于成品残桩一定合格。EDA给的是理想层界面，板厂执行的是带压合偏差和机械控深误差的钻深；两者没有用同一套公差闭环，剖切后仍可能看到过长残铜。

高速通孔只连接其中几层时，未使用的镀铜孔段会像一截开路支线。背钻从板面用更大的钻头把这段孔铜去掉，目的不是“把孔钻得更深”，而是把剩余残桩控制在可接受范围内。

工程判断很明确：层名只决定理论方向，残桩长度才是最终验收对象。叠层厚度、停钻位置、扩孔量和板厂控深能力必须一起确认。

先把层对翻译成实际钻深

软件中的Top、Bottom或某个信号层只是逻辑名称。制造端需要从进钻面开始，把阻焊、铜箔、介质和目标层位置累加成物理深度，再设置机械背钻程序。

同一层名在不同叠层里的物理位置并不相同。压合后介质厚度也有公差，若设计只交层对而没有残桩要求，板厂可能按常规控深执行，结果满足“钻到该层附近”却未满足高速通道需要的残桩上限。

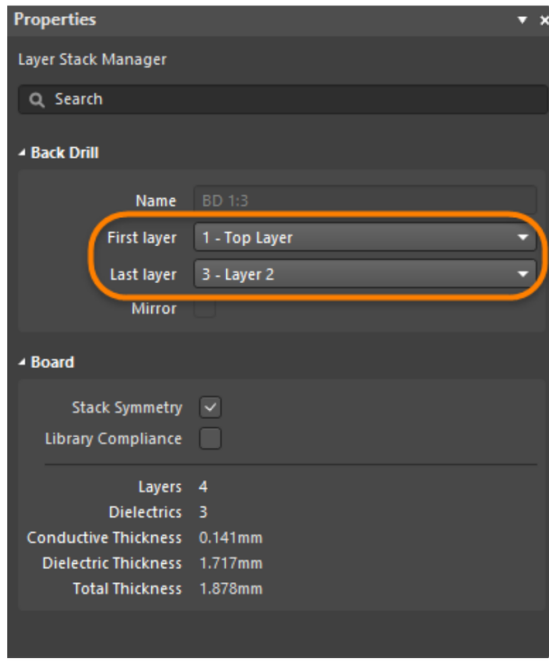

图1  层叠管理器先确定背钻方向和对应层对

因此背钻表应同时写进钻方向、连接终止层、理论深度和允许残桩。层叠一旦改版，背钻表也要重新计算，不能沿用旧版本数值。

残桩来自两组公差叠加

停得太浅，目标层下方会保留更长孔铜；钻得太深，又可能伤到有效连接层或削弱孔壁可靠性。背钻不是追求越深越好，而是在两条边界之间寻找工艺窗口。

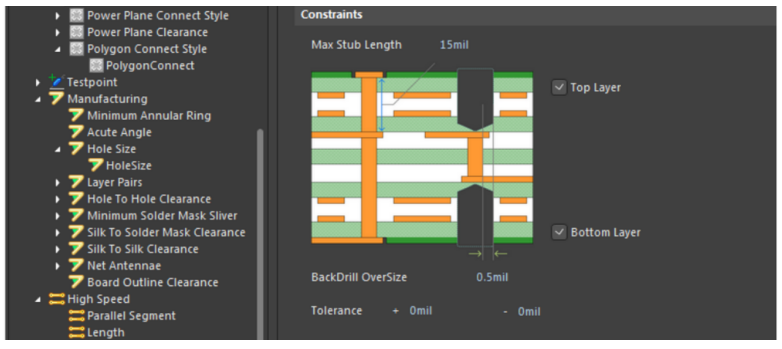

图2  背钻剖面要同时看停钻层、有效连接层和剩余孔铜

这条窗口的一端由允许残桩限制，另一端由目标层铜厚、介质余量和钻深公差限制。叠层压合偏差与机械控深误差方向相同时，最坏残桩会比名义值明显更长。

审图时可直接画最坏截面：把目标层向进钻面和远离进钻面各移动一次，再叠加钻深公差。只看名义截面，最容易漏掉这组边界组合。

扩孔值解决孔铜，不解决深度

背钻孔径通常大于原通孔孔径，才能把孔壁镀铜可靠移除。扩孔过小可能残留环状孔铜，扩孔过大又会侵占周边铜、焊盘或相邻网络空间。

软件属性里的First Layer、Last Layer与背钻方向要和板厂的进钻面一致。双面背钻时，两端规则不能互换；同一通孔若连接层不同，也不能只复制一条通用深度。

图3  过孔属性要把起止层、背钻方向和孔径共同锁定

孔径和深度是两项独立检查。一个规则可以把残桩长度设置正确，却因扩孔量不足保留孔铜；也可能扩孔充分，但钻深偏浅留下长残桩。

冻结生产资料前做四项回签

先导出逐孔或逐规则的背钻表，列出网络、进钻面、原孔径、背钻孔径、目标层与最大残桩。再让板厂回签实际控深方式，是机械深度、X-Ray对层还是其他过程控制。

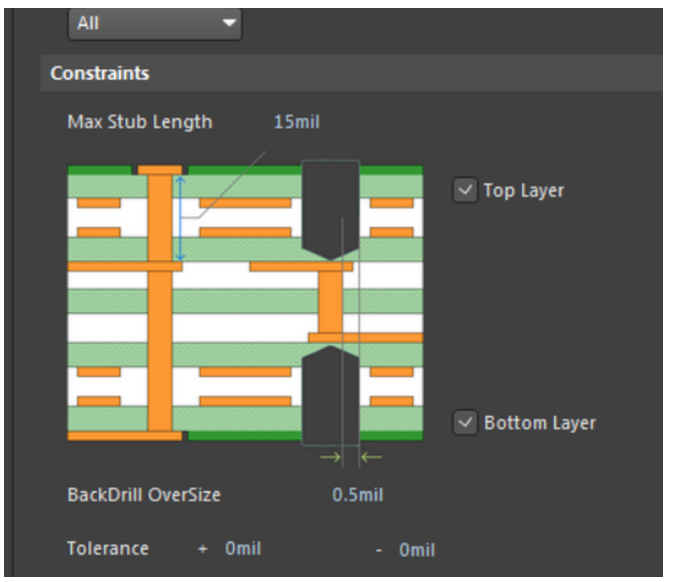

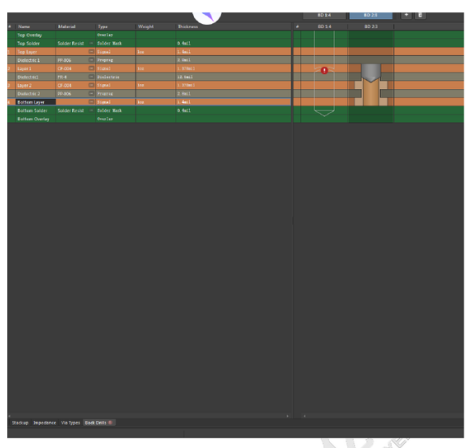

图4  最大残桩与扩孔值应作为独立制造约束回签

随后核对扩孔后的净距，尤其是BGA逃线、差分过孔和电源地孔密集区。背钻改变的是成品孔形，普通钻孔DRC通过不代表扩孔后仍有足够间距。

首批板对关键通道做剖切、TDR或双方约定的等效验证，并把实测残桩回填到制造规范。若叠层、板厚或供应商改变，这项验证要重新执行。

最后把最大残桩当成受控制造特性，而不是备注文字。只有设计规则、工艺回签和首件结果指向同一数值，背钻才算真正闭环。

背钻还要与信号真正连接的层对应。一个通孔若在中间层已经结束连接，另一端残桩需要移除；若网络在更深层仍有分支，照搬相邻孔的背钻深度就可能把有效孔铜破坏。高速通道的过孔清单应由网络连接关系生成，而不是按板区批量套同一层对。

对差分对，两颗孔的背钻条件应一致。名义深度相同但钻深偏差一深一浅，会把差分结构变成不对称支路。除了单孔残桩上限，还应关注成对孔的深度一致性、扩孔后反焊盘形状和回流地孔是否保持原来的参考路径。

制造文件中的背钻图层、钻孔表和说明文字必须版本一致。只更新EDA规则却没有重新输出NC Drill，或只改钻孔表没有同步机械图，都会给制造端留下冲突信息。交付前可用CAM或独立查看器逐项核对孔坐标、孔径、进钻面与目标深度。

首件剖切点要选在最薄介质、最深背钻或净距最紧的代表孔，而不是随便挑一颗容易切的孔。若同一板上存在多种层对和双面背钻，应分别抽取最坏组合。验证结果才有资格支撑后续批次，而不是只证明某一颗普通孔被钻对。

若后续只改了板厚公差或介质材料，也要触发背钻复审。孔坐标未变并不代表物理层位未变，旧控深程序不能直接复用。

结论

背钻层选对，只完成了逻辑定义。真正决定高速过孔残桩的，是叠层实厚、机械停钻位置与最坏公差的组合。

下一次发板前，别只截图软件规则。把一颗关键通孔画成最坏截面，再让板厂回签控深和首件验证方式，过长残桩才不会等到成品剖切时才出现。
