天线频率阻抗都对，为何转个方向就掉线？

天线在目标频率上匹配良好，只能说明端口反射较小。发射波与接收天线的极化方向若不一致，可接收的电场投影会下降；线极化接近正交时，链路余量可能显著缩小。

两根天线都在目标频段，驻波也正常，距离不变时却只要把接收端旋转九十度，RSSI就明显下降，甚至从稳定通信变成断续丢包。很多人会继续调匹配网络，但端口阻抗没有解释天线方向变化带来的损失。

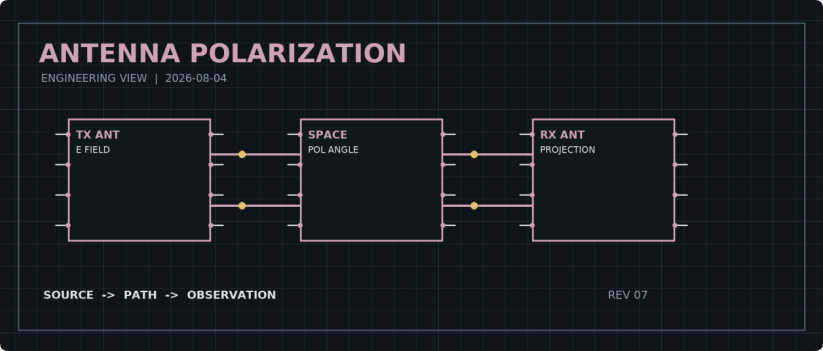

阻抗匹配和极化匹配解决的是两条不同链路。前者决定馈线送到天线端口的功率有多少被反射，后者决定到达接收点的电场，有多少分量与接收天线能响应的方向重合。转动天线，改变的是后者。

线极化天线只响应一个方向分量

垂直放置的线极化天线，主要响应垂直方向的电场分量；水平放置时则响应水平分量。当来波极化与接收天线方向夹角增大，可投影到接收方向的电场减小，接收功率随之下降。

理想自由空间中，线极化夹角可以用投影关系描述；实际环境还有反射、散射和多径，正交时未必完全收不到。但环境提供的偶然分量不能替代可靠链路预算。

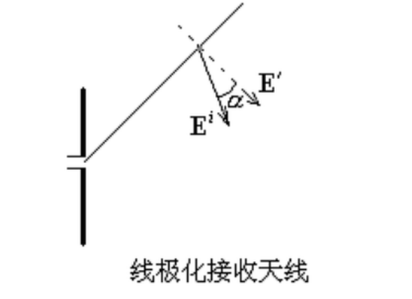

图1  线极化来波与接收天线方向的夹角

方向一转就掉线，先查极化，不要先把所有问题归到阻抗匹配。

S11很好，为什么仍不能证明链路好

S11低说明在测试端口和当前安装条件下，反射回来的功率较少。它没有描述发射波在空间中的极化，也没有描述接收天线的方向、增益、多径和接收机灵敏度。

把两根同频天线都匹配到合适阻抗，仍可能因一根垂直、一根水平而损失链路余量。反过来，极化一致也不能弥补严重失配。链路需要同时满足端口、传播和接收三个边界。

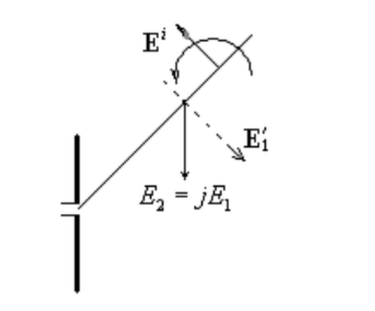

图2  圆极化来波在线极化天线上的接收分量

· 端口：馈线与天线之间的反射是否可接受。

· 空间：发射与接收极化是否一致，方向图是否覆盖。

· 接收机：剩余功率是否高于目标灵敏度和衰落余量。

旋转测试必须只改一个变量

固定频率、发射功率、距离、线缆、天线安装高度和周围物体，只旋转接收天线。记录共极化、斜交和接近正交几个角度的RSSI或接收功率趋势。若变化随角度有规律，极化就是主要因素之一。

手持测试很容易同时改变位置、人体遮挡和线缆弯曲。更稳妥的做法是用非金属支架固定相位中心，让旋转轴经过天线位置。室内多径会让曲线起伏，应多点重复而不是只取一个角度的瞬时值。

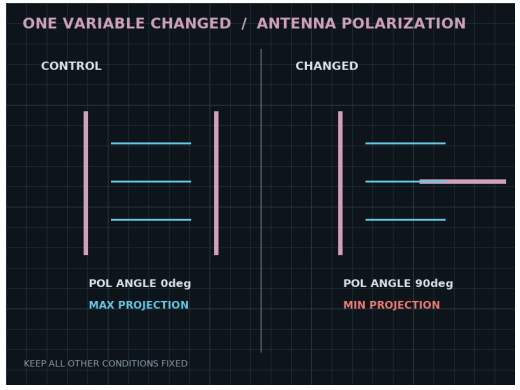

图3  固定距离仅旋转接收天线的单变量工况

圆极化还要看旋向

圆极化不等于方向随便放都没有损失。接收端除了轴比，还要与来波旋向一致。相反旋向在理想条件下会形成很大的极化失配；线极化与圆极化组合也有固定的投影代价。

图4  线极化夹角与圆极化旋向的检查界面

产品标称“圆极化”时，应核对工作频段内的轴比、方向图和安装环境。外壳、地板、线缆和附近金属会改变实际极化，单看天线裸板资料不能替代整机测试。

1. 先辨极化确认两端是线极化、圆极化还是椭圆极化。

2. 再固定工况只改变角度，不同时改变距离和线缆。

3. 最后看余量把最差方向的接收功率放回链路预算。

多径可能暂时掩盖问题

室内墙面和金属物体会产生反射，来波在接收点可能包含多个方向和极化分量。某个位置即使天线正交也能通信，移动几厘米后却突然变差，这正说明链路依赖偶然多径。

验收应覆盖产品实际姿态和安装方向，并保留衰落余量。若用户会旋转设备，可考虑分集、双极化天线或重新定义安装方向，而不是只在桌面最佳姿态调匹配。

线缆本身也会改变天线电流和极化。测试时若一边转天线、一边拖动馈线，看到的变化可能同时包含线缆辐射和匹配变化。应固定线缆走向，必要时使用去耦套筒或扼流结构，让旋转变量尽量只落在天线姿态上。

对终端产品而言，人体、外壳和电池都是天线环境的一部分。裸板上共极化表现良好，装进整机后主极化方向可能偏转，交叉极化分量也会增加。最终链路预算必须在整机姿态下验证，不能只引用天线单体曲线。

工程判断

频率对、阻抗对，是天线工作的必要条件，不是完整链路保证。方向变化引起稳定、可复现的接收变化时，极化和方向图应进入第一轮排查。

把最差姿态测出来，再决定改天线方向、结构布局还是链路余量，远比只盯着一条S11曲线更接近用户场景。

结论

天线转个方向就掉线，不一定是匹配网络漂了。阻抗匹配决定端口反射，极化匹配决定可接收电场分量，两者必须分别验证。

固定距离和环境，只旋转接收天线，记录最差姿态的接收功率。若产品使用中姿态不可控，设计就要为极化失配和多径留下真实余量，并在整机外壳、实际线缆与握持状态下复测。量产结构变更后也要完整重新验证结果。
你的链路在垂直、水平和手持姿态下，哪一种最容易掉出余量？
