I²C上拉越小，总线为何不一定更稳？

I²C的SDA和SCL依靠开漏输出拉低、上拉电阻释放为高。阻值过大时，Rp与总线电容形成的RC会拖慢上升沿；阻值过小时，低电平电流和VOL压降增大。可靠阻值位于“上升时间上限”和“灌电流能力下限”共同限定的窗口内。

I²C偶发NACK，工程师把4.7kΩ换成2.2kΩ，上升沿变快，问题似乎消失；再换成1kΩ，却出现低电平抬高、器件发热或弱驱动从机仍不稳定。这里要打破一个很常见的经验：上拉电阻越小，不等于总线越稳。

I²C器件通常只主动拉低线路，高电平由Rp给总线电容充电。Rp减小会让充电更快，也会让拉低器件承担更大灌电流；可靠阻值只能落在“上升时间允许的上限”和“低电平能力允许的下限”之间。

高电平不是被器件“推”上去的

开漏结构释放SDA或SCL后，晶体管关断，线路通过上拉电阻回到VDD。走线、连接器、探头和所有器件引脚共同形成总线电容，Rp与Cb组成RC网络。电容越大、Rp越大，上升沿越慢。

慢上升沿会压缩高电平有效时间。主机按设定频率继续翻转SCL，但信号可能到采样点仍未跨过输入高阈值；逻辑分析仪解码失败只是结果，根因在模拟电压还没爬到合法区间。

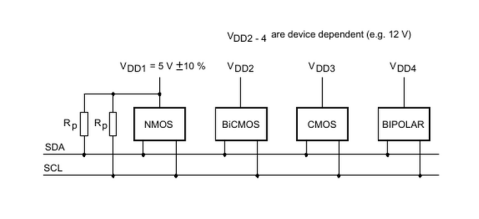

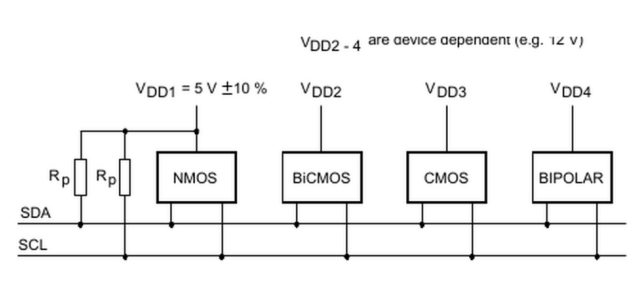

图1  多器件接入I²C总线时的上拉连接方式

上升时间不是从0V到VDD的全部时间，规范按规定电平区间定义。示波器自动测量若阈值设置不同，读数可能与规范不一致；评审前应统一测量门限和探头位置。

为什么阻值不能一直往下减？

当任一器件拉低线路时，电流近似由VDD、Rp和器件低电平压降共同决定。Rp太小，灌电流增加，输出晶体管上的压降也会增大；最终VOL可能高于接收端认可的低电平上限。

因此最小阻值由电源电压、允许VOL与器件可承受的拉低电流决定。总线上驱动能力最弱的器件往往是边界，不能只看主控数据手册，更不能因为一块样机能工作就忽略温度和批次。

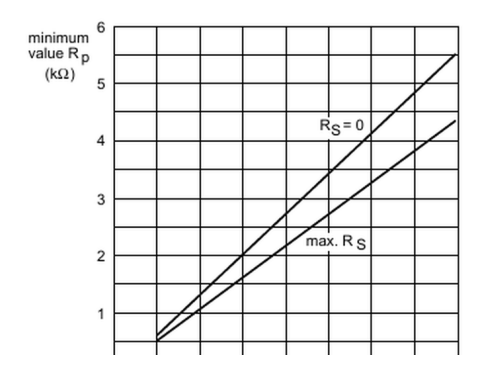

图2  Rp最小值与电源、串联电阻之间的关系

多块板通过连接器并在一起时，还要检查每块板是否各自装了上拉。几个4.7kΩ并联后的等效阻值会明显变小，单板测试正常，整机组合后反而可能把低电平电流推高。

Rp的下限由低电平能力约束，上限才由上升时间和总线电容约束。

总线电容把上限压到哪里？

Rp最大值会随总线电容增加而下降：Cb越大，允许的最大Rp越小。增加设备、延长排线、换更大封装或并接探头，都会增加电容；同一组上拉在短板上正常，接上长线后就可能越界。

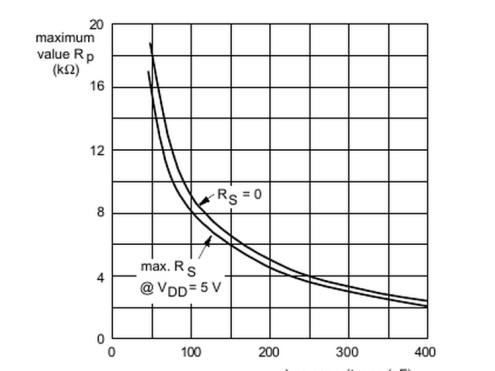

图3  Rp最大值随总线电容增加而下降

估算只解决第一步。实际还要用示波器在器件附近测SDA和SCL的10%到90%上升过程，并在目标速率、最差电压和最差温度下验证。逻辑分析仪的数字门限不能替代模拟波形。

电平转换器、缓冲器和热插拔器件会引入额外导通压降、传播延迟与电容。总线分段后，应分别计算每一段Rp窗口，不能把整机所有电容简单归到同一只上拉上。

· 线长与分支：增加分布电容和反射机会。

· 器件数量：输入电容与漏电流都会累加。

· 探头：测量本身也可能改变上升沿。

用一个窗口完成选值

先按最弱器件的VOL与灌电流能力算出Rp最小值，再按目标模式的上升时间和实测Cb估算Rp最大值。只有最小值小于最大值时，才存在可用窗口。常见4.7kΩ或2.2kΩ只是起点，不是答案。

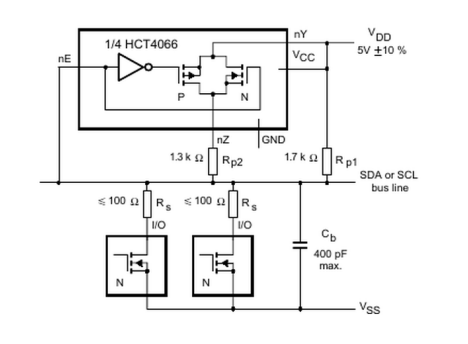

图4  快速模式开关上拉与总线电容模型

若窗口已经很窄，继续减小电阻并不优雅。应检查线长、分支、连接器、电平转换器和速率；必要时分段总线或使用合适的缓冲器。动作仍要单一：每次只改一个Rp，记录上升时间与VOL。

若SDA正常而SCL慢，还要检查哪些从机允许时钟拉伸。持续低电平可能是协议行为，也可能是器件未释放；先区分“没被拉高”和“仍被主动拉低”，再调整Rp。

1. 算下限由VDD、VOL和IOL确定。

2. 算上限由允许上升时间和Cb确定。

3. 做实测同时记录tr与低电平VOL。

结论

I²C上拉选值不是“把波形拉陡”这么简单。小电阻改善上升沿的同时，也在加重每个拉低器件的负担；大电阻降低电流，却可能让采样点还停在阈值区。

真正稳定的阻值，是落在两条边界之间，并且经过最差线长、器件数量、温度和电压验证的那一个。
你的I²C问题更像上升沿过慢，还是低电平VOL被抬高？
