电容越大，高频插损为何反而不一定更好？

实际电容包含等效串联电阻和等效串联电感。它与电容量形成串联谐振：自谐振以下主要呈容性，自谐振以上寄生电感开始主导。目标频段的阻抗或插损曲线比标称容量更能决定滤波效果。

板上某个高频尖峰压不下去，工程师把0.1μF换成更大的电容，低频纹波改善了，高频峰值却几乎不动，甚至在更低频率开始反弹。这不一定是电容焊错，而是实际电容到了自谐振附近后，不再只像一只电容。

标称容量描述低频或规定测试条件下的C，封装、电极和安装路径还带来ESR与ESL。本文只讲这条RLC路径，并给出一个查曲线和单变量换料的方法，不把所有去耦布局问题同时塞进来。

理想电容为什么看起来越大越能滤？

理想电容的容抗随频率升高而下降。在同一频率下，容量越大，理想容抗越小，所以交流噪声更容易通过电容回到参考地。

插入损耗描述接入滤波器前后传到负载的噪声变化。资料中的理想曲线说明，大容量更早对较低频率产生作用，但这还没有把封装和引线寄生算进去。

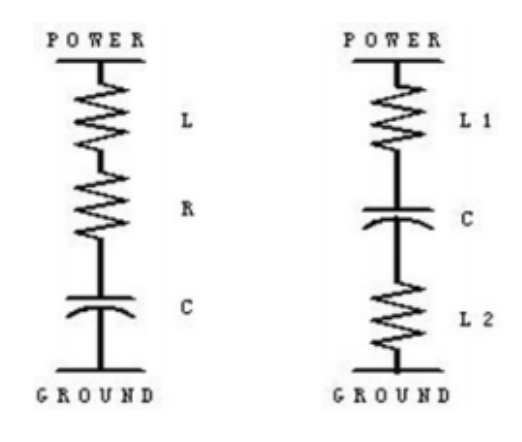

图1  实际电容ESR、ESL与C的等效模型

ESL怎样让电容在高频变成电感？

电容内部电极、端头、焊盘和回流路径都带来电感。随着频率上升，容抗下降，感抗上升；两者在某个频点大小相等，形成自谐振。

自谐振附近总阻抗通常最低。继续升高频率后，ESL占主导，器件表现逐渐转为感性，阻抗重新上升。此时盲目增大C，未必能把目标高频段拉回低阻抗。

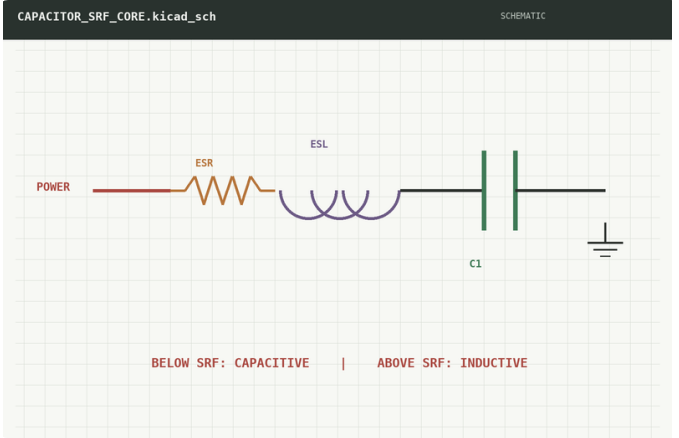

图2  R、L、C串联路径与自谐振边界

高频滤波的判断对象不是“多少微法”，而是目标频段内从噪声节点到参考地的完整阻抗。

为什么同容量换个封装，曲线也会变？

封装越大，电流在端头和电极中的路径通常更长，安装电感也可能增加。反过来，小封装常有更低ESL，却受到容量、耐压、偏压和装配能力限制。

同样标称容量、不同系列甚至不同厂商，内部结构也会改变自谐振位置。不能只拿一张通用曲线替代目标料号，尤其在射频和高速数字电源去耦里。

· 看料号曲线：阻抗、插损或S参数必须对应具体器件。

· 看安装条件：焊盘、过孔和回流距离会叠加安装电感。

· 看工作偏压：有效容量变化会移动实际谐振位置。

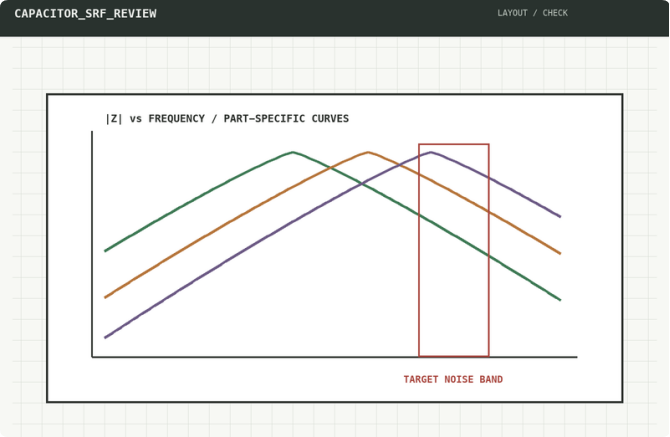

图3  不同器件阻抗曲线与目标噪声频段窗口

插损曲线应该在哪个频段读？

先从实测频谱找到要压制的噪声频段，再查候选器件在相近源阻抗、负载阻抗和安装条件下的曲线。曲线测试夹具不同，绝对值不能生搬硬套，但相对趋势能帮助排除明显不合适的器件。

如果目标噪声在器件自谐振以上，单纯增大容量往往不是最直接动作。更低ESL的封装、并联多值电容、缩短回流或改变滤波拓扑，可能更有效。

怎样做一次同封装单变量换料？

固定PCB、焊盘、测量点、探头和负载，选择同封装的两个候选电容，只改变容量或系列。记录目标频段峰值，而不是只比较低频纹波。

若更大容量只改善低频，而高频峰值不降，说明目标频段已经受ESL或安装路径限制。下一轮再只改变封装或回流结构，证据链就不会混在一起。

1. 锁定频段从频谱找出真正要压制的峰。

2. 查料号曲线确认自谐振和目标频段相对位置。

3. 固定布局换料一次只改变容量或系列。

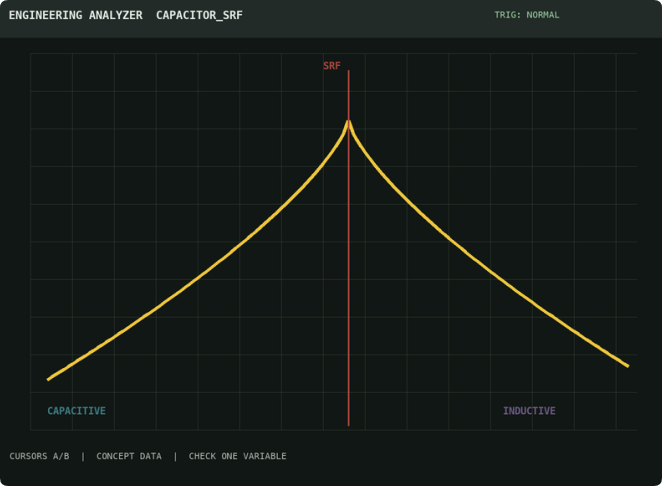

图4  自谐振两侧的阻抗趋势与目标频段

容量是起点，目标频段的阻抗才是答案

电容越大只对理想模型成立得更直接。真实器件的ESR、ESL和安装路径会建立自谐振，越过这个频点后，高频性能可能转由电感性主导。

检查动作是先标出噪声频段，再查目标料号曲线。你现在的滤波问题发生在自谐振以下、附近，还是已经越过了它？
你的噪声频点落在电容自谐振以下、附近，还是已经越过了它？
