纹波尖峰很高，可能只是探头地线捡来的？

高频尖峰先复核测量回路，长地线夹可能正在充当天线

电源纹波里的高频尖峰，对探头接法极其敏感。长地线夹与探头尖端形成大环路，会接收开关磁场并叠加寄生电感电压。先缩短回路，再判断尖峰是否属于被测节点。

同一个电源输出点，用普通探头长地线夹测，尖峰有两三百毫伏；换成接地弹簧，尖峰明显缩小。板子没改、负载没改，结果却差很多。这类变化优先说明测量回路参与了结果，不能立刻把高尖峰判成电源真实纹波。

开关电源附近存在快速变化的电压与电流。长地线夹和探头尖端围成一圈导体，既有寄生电感，也会像小环形天线一样拾取磁场。示波器最终显示的是探头两端的电压，其中可能混入了这条回路自己感应出的分量。

长地线夹究竟多加了什么

图 1  长探头回路围住开关磁场的测量路径

高频电流变化穿过探头环路时，会产生附加感应电压；地线本身的电感还会让快速电流形成额外压降。环路越大、离SW节点和功率磁性器件越近，拾取通常越明显。

因此，探头地线不是理想零电位导线。对纳秒级尖峰而言，几厘米地线已经是一段不可忽略的电路。测量回路必须被画进等效模型里。

为什么接地弹簧能改变结果

接地弹簧让探头外壳在测试点旁直接接地，大幅缩小信号端与回流端之间的面积，也减少地线寄生电感。若高频尖峰主要来自空间拾取，缩环后会显著下降；低频纹波主体则应相对稳定。

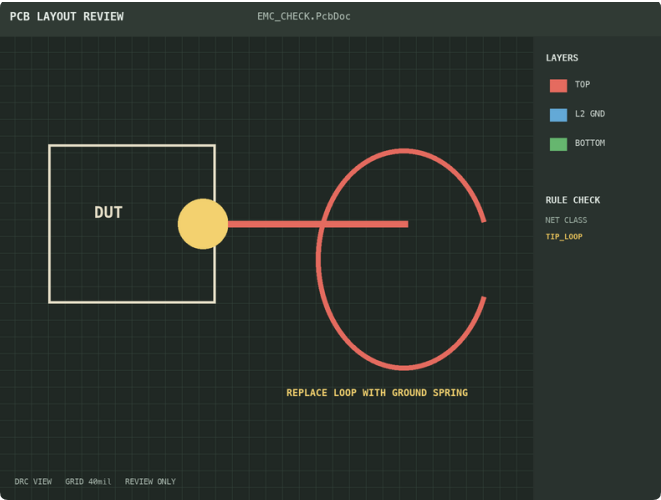

图 2  长地线回路与短接地路径的电气差别

这不是为了把波形“测好看”，而是让仪器只观察目标节点与它附近参考地之间的电压。若产品规范指定了同轴、带宽或端接方式，测试还应严格按规范执行，不能自行选择最小结果。

三种接法怎样做单变量对照

图 3  长地线与接地弹簧测得尖峰差异的概念波形

1. 固定输入电压、输出负载、探头衰减比、示波器带宽和采样设置。

2. 在同一焊盘先用长地线夹记录完整波形与探头摆放位置。

3. 改用接地弹簧，信号尖端与地端都落在输出电容附近。

4. 若条件允许，再用短同轴与规定端接复测，避免手持探头姿态变化。

5. 比较低频纹波、开关频率分量和最窄尖峰分别怎样变化，不只看一个峰峰值。

6. 每次只替换连接方式，线缆和负载位置保持不动。

带宽限制为什么也必须写进记录

带宽越高，能看到的高频成分越多，噪声底也可能上升。某些电源规格明确用20MHz带宽测量纹波，目的是让不同人员得到可比较结果；调带宽不是遮掩问题，而是定义测量对象。

如果要排查开关尖峰来源，可以另外保存全带宽波形，但必须与规范口径分开标注。规范测量回答是否满足指标，全带宽测量帮助定位高频路径，两者不能混成一个数字。

什么时候尖峰仍应当按真实问题处理

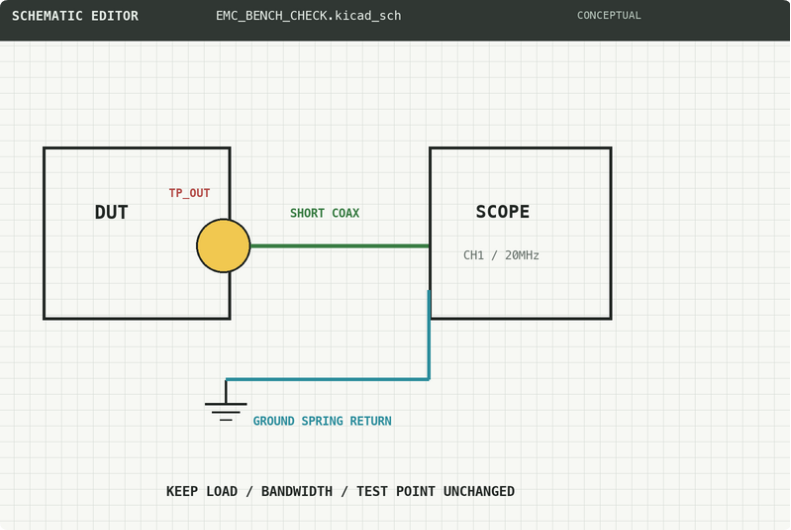

图 4  输出电容旁的短回路测量与复核位置

换成短回路后尖峰仍稳定存在，并且幅度随负载、输入电压或开关边沿有规律变化，就要继续追查真实回路。可同步观察SW节点、整流器件、输出电容高频阻抗和PCB回流路径。

若尖峰只随探头地线姿态、靠近磁性器件的位置或手部移动而变化，更像是测量拾取。判断依据不是某一次波形大小，而是波形是否跟随被测电路变量，还是跟随测量回路变量。

先证明波形属于被测节点

电源纹波测量的第一道门槛，不是读峰峰值，而是证明探头没有把附近电磁场变成额外电压。

把长地线、接地弹簧和短同轴的对照留进测试记录。只有接法、带宽、负载与测点都能复现，尖峰才有资格进入整改讨论。
你看到的尖峰，是跟着负载变化，还是跟着探头地线姿态变化？
