波形测不对，开关电源可能越调越乱：测试点先把参考端定清楚

一个有效测试点，必须同时定义信号端、参考端、仪器连接和安全边界

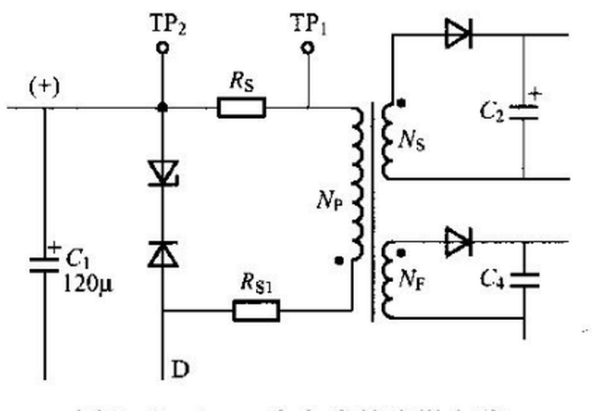

图 1  开关管节点、采样电阻与参考端示意

开关电源波形测量不能只标一个 TP 编号。测量结果由信号节点、参考节点、探头带宽与连接环路共同决定；高压一次侧还涉及仪器接地与额定能力。先定义参考和安全边界，再解释尖峰、反射与电流波形。

调试电源时，最危险的误判之一，是把‘示波器上出现的波形’直接当成电路真实状态。

探头接地引线、参考节点选择和仪器通道之间的公共连接，都可能改变回路，轻则引入振铃，重则造成短路或设备损坏。

TP编号不够：节点与探头回路必须一起写

源文档把开关管漏极、源极和一次侧参考端分别标成测试节点。真正的电压永远是两个节点之间的差，单独写‘测漏极’并不完整。

评审测试计划时，应把‘探头尖端接哪里、参考端接哪里、使用什么探头、允许什么共模范围’写在一起。

同一个漏极测试点，只要参考端和探头回路改变，看到的尖峰就可能改变。节点定义与连接方式必须写在同一张测量卡上。

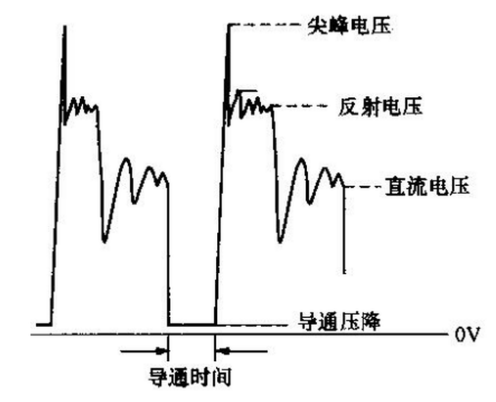

源文档展示了漏极电压中的尖峰、反射平台和导通区。短时间高 dv／dt 节点对探头环路非常敏感，过长的接地连接会引入额外电感并拾取周围磁场。

因此，尖峰幅度不能脱离探头带宽、衰减比、共模能力和连接方式单独比较。每次改接法后，先确认测量系统是否仍在额定范围内。

电流采样也不是默认对地测量

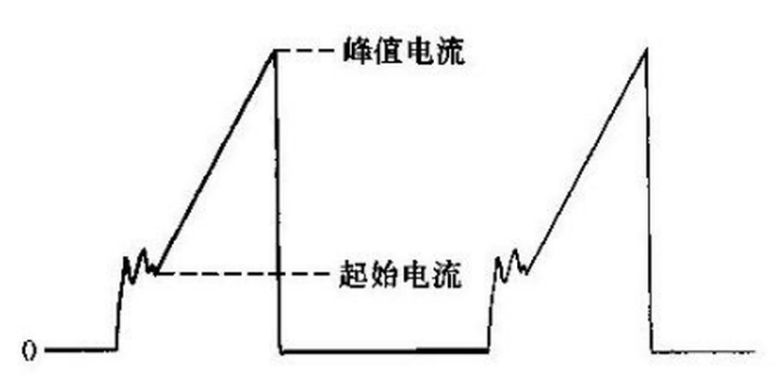

采样电阻两端电压可以反映电流变化，但波形上叠加的开关尖峰、地弹和寄生耦合，可能并不等于真实负载电流。

应在目标控制器真正采样的时间窗口观察，并区分功率电流、采样网络输出和控制器引脚处波形。

一次侧还没谈波形，先谈仪器与人身安全

源文档提醒，一次侧某些测量会让探头参考端处于高电位。普通接地示波器的通道参考通常并非相互独立，错误连接可能把电路节点直接短接。

· 先查仪器：确认通道隔离方式、探头额定值和公共参考关系。

· 再查电路：确认测量节点的最大差模、共模和瞬态范围。

· 再定方法：按仪器说明书选择合规的差分、隔离或其他测量方案。

· 不做猜测接线：未经训练不得在带电高压一次侧临时改接探头。

开机前写好这张测量卡

1. 测试目的：要判断电压、开关时序还是电流状态。

2. 节点对：信号端与参考端分别在哪里。

3. 测量系统：探头类型、带宽、衰减和额定范围。

4. 验收证据：同样连接、同样工况下可重复比较。

工程判断：开关电源的‘测试点’不是 PCB 上的一个铜点，而是一条被定义过的测量回路。参考端和安全边界不清，波形越漂亮，误判风险反而越大。

最后只留一个动作：先把参考端写完整

调电源前，先调好测量方法。

把每个 TP 改写成‘节点对＋探头＋工况＋安全说明’，后续整改才有可比证据。
