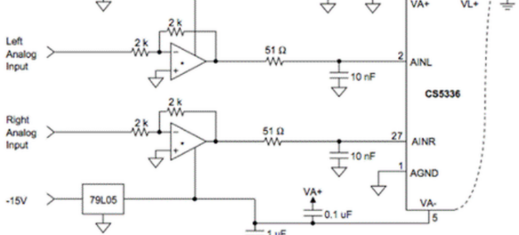

运放供电是5V,输出为何到不了5V?
电源轨给出供电边界,不自动等于可用输出范围 运放输出级要给晶体管留出工作压差,还要承担负载电流。即使5V供电,输出也可能在靠近电源轨前就进入饱和或限流;能到多近必须看目标负载下的输出摆幅规格。运放用0—5V供电,输入缓慢增加,输出升到某个位
News

电源轨给出供电边界,不自动等于可用输出范围 运放输出级要给晶体管留出工作压差,还要承担负载电流。即使5V供电,输出也可能在靠近电源轨前就进入饱和或限流;能到多近必须看目标负载下的输出摆幅规格。运放用0—5V供电,输入缓慢增加,输出升到某个位

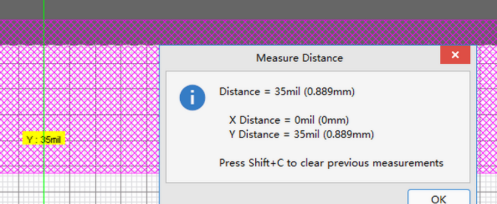

板框线画对了,不代表铜箔已经离开加工带 整板地铜与板框重合,软件画面可能很整齐,制造时却可能被铣刀切到。板边铜要按真实成型外形与加工公差留出独立间距,并把铺铜、走线和过孔一起检查。Gerber里板框闭合、铺铜完整,DRC也没有红色报错,样板

晶体回路靠微弱环路条件起振,多出来的走线会直接进入振荡网络 晶体不是一根普通数字时钟线。MCU内部放大器、晶体、负载电容和PCB寄生共同构成振荡环路;器件离得更远,附加电容、电感、损耗与噪声耦合都会增加,起振裕量可能下降。原理图没改,晶体与

信号过孔只完成了正向路径,回流也要在同一位置完成换层 射频走线通过信号过孔换层时,参考平面也发生变化。若旁边没有邻近接地过孔,回流电流只能绕远寻找层间连接,环路电感与阻抗不连续都会增大。射频链路在顶层走得很规整,换层处也用了合适的信号过孔,

端接电阻放在哪里,和它是多少欧姆一样属于电气设计 端接的目标是让特定位置看到匹配阻抗并吸收反射。电阻数值正确但离源端或接收端很远,端接点前后的走线仍会形成传输线和支线,反射不会因为阻值标签正确就自动消失。DDR板上端接阻值按参考设计选了,仿

高频尖峰先复核测量回路,长地线夹可能正在充当天线 电源纹波里的高频尖峰,对探头接法极其敏感。长地线夹与探头尖端形成大环路,会接收开关磁场并叠加寄生电感电压。先缩短回路,再判断尖峰是否属于被测节点。同一个电源输出点,用普通探头长地线夹测,尖峰

保险丝是热动作器件,不是超过额定电流就翻转的比较器 额定电流描述的是长期承载边界,不是瞬时跳闸点。保险丝要让熔体累积足够热量后才开路,动作时间取决于故障电流、脉冲持续时间、环境温度、散热和具体料号曲线。电路短路后,电流已经远高于保险丝额定值

输出电感能平滑负载电流,却不会把输入端也变成直流 Buck输出端的电感电流通常连续起伏,输入源却只在高侧开关导通时向功率级送能,所以输入端天然承受脉冲电流。输入电容和高频回路必须围绕这条电流路径布局。Buck带着稳定负载运行,输出电流看起来
