DDR端接数值对了，波形为何仍然难看？

端接电阻放在哪里，和它是多少欧姆一样属于电气设计

端接的目标是让特定位置看到匹配阻抗并吸收反射。电阻数值正确但离源端或接收端很远，端接点前后的走线仍会形成传输线和支线，反射不会因为阻值标签正确就自动消失。

DDR板上端接阻值按参考设计选了，仿真波形却仍有台阶、过冲或二次回摆。检查原理图，看不出连接错误；放大布局后才发现，电阻被挪到了一块“更好摆”的空地，离它应服务的端点很远。端接位置不是布局细节，而是端接网络的一部分。

高速边沿沿走线传播，遇到阻抗不连续才产生反射。端接电阻只有在目标位置建立了期望阻抗，才能按设计吸收或控制反射。电阻与端点之间多出来的走线，同样具有传播延迟和特性阻抗。

端接为什么必须靠近它服务的端点

图 1  驱动端、走线与接收端之间的端接拓扑

源端串联端接利用驱动阻抗与串联电阻共同接近走线阻抗，所以电阻应靠近驱动端；末端并联或戴维宁端接要在接收端吸收来波，因此应靠近接收端。功能不同，位置逻辑也不同。

“靠近”不能只写成模糊形容词。应结合边沿速度、走线传播延迟、封装与过孔寄生建立允许长度。对快边沿而言，一小段布局距离也可能成为电气长度。

电阻远离端点后，多出来的线在做什么

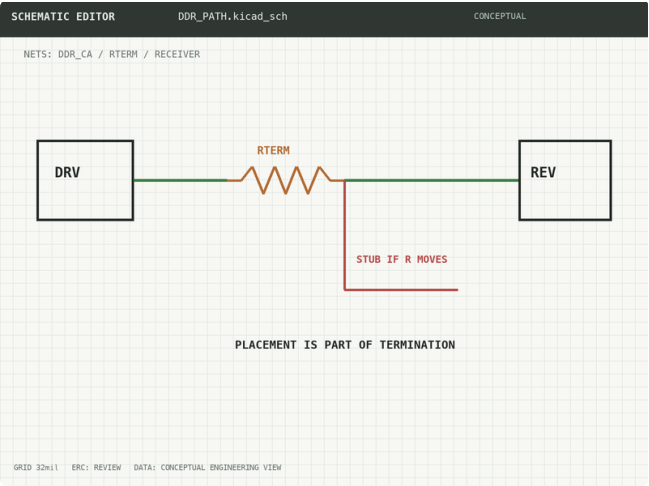

图 2  端接电阻移动后形成额外支线与不连续

若并联端接离接收端很远，接收端到电阻之间的走线会形成未被及时吸收的线段；若源端串联电阻离驱动器很远，驱动器到电阻之间先以另一组阻抗关系发射。反射会在多个不连续点之间往返。

原理图通常把这段线画成一根理想导线，所以阻值审查可以全部通过。只有在布局或互连模型里加入实际长度，才能看到位置导致的时序与幅度变化。

只移动端接位置，波形会告诉你什么

图 3  相同阻值、不同位置时反射回摆的概念对照

仿真中保持驱动模型、走线阻抗、负载、阻值和过孔不变，只移动端接电阻。比较接收端第一次越过阈值的时刻、过冲、回摆和稳定时间。这样得到的差异，才可以归因到端接位置。

· 看接收端：阈值附近是否发生二次穿越，建立保持窗口是否被侵占。

· 看端接点：来波是否在目标位置被吸收，还是先到端点再折返。

· 看支线长度：电阻焊盘、过孔和引出线都要计入，不只量器件中心。

· 看多负载拓扑：T点、菊花链与fly-by的端接策略不同，不能只搬一个电阻值。

布局评审用功能给电阻分组

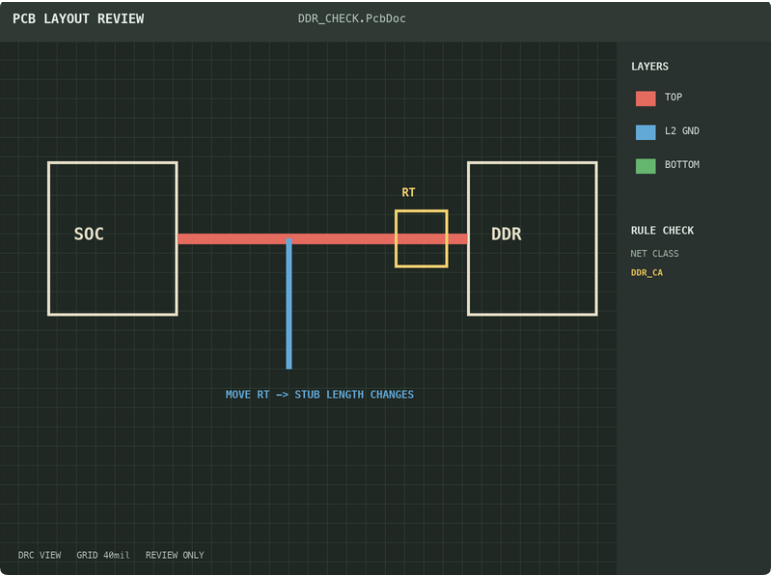

图 4  DDR端接电阻靠近目标端点的版图复核

1. 从原理图标出每颗端接电阻属于源端串联、末端并联还是偏置网络。

2. 在PCB中按网络高亮，测量端点引脚到电阻焊盘的真实路径。

3. 检查电阻前后是否换层、分叉或穿过参考平面不连续区域。

4. 把允许距离写入约束或评审表，不依赖布局人员凭视觉判断。

5. 关键DDR通道用带封装与过孔模型的拓扑仿真确认，不用静态连通性代替。

若布局空间迫使端接远离目标端点，不要只在评审备注里写“已尽量靠近”。应把实际支线长度带入仿真，并比较移动前后的接收端余量；无法满足时，再回到拓扑、层分配或器件摆位做系统调整。

阻值正确只完成了一半

端接不是把一颗电阻挂到网络上，而是在特定位置建立特定阻抗。位置改变以后，电阻没有失效，但它服务的传播事件已经变了。

复核当前DDR板时，把每颗端接电阻到目标端点的路径单独高亮。若中间还能形成明显支线，先移动位置，再讨论是否需要改阻值。
你的DDR端接电阻，是按器件功能靠近端点，还是只按空余位置摆放？
