线宽没改，旁边铺铜后阻抗为何变了？

阻抗线周围的铜不是背景，它也是电场边界

受控阻抗并不是“线宽锁死就不变”。介质厚度、参考平面、铜厚和同层邻近铜共同决定电场分布。走线旁补铜以后，只要铜离得足够近，阻抗计算条件就已经改变。

同一条高速线，线宽没动、层也没换，板厂回算或场求解结果却和早期版本不同。把两个版本叠在一起看，最显眼的改动往往只是旁边多了一片接地铜。这不是计算器不稳定，而是阻抗边界真的变了。

很多初学者把阻抗理解成线宽与介质厚度的函数，铺铜只被当成“空白区域的填充”。实际上，电场会终止在附近所有导体上。邻近铜进入电场范围后，它就参与了传输线结构，原来的模型不再完整。

为什么线宽没动，电气结构却已经变了

单端走线的特性阻抗，来自单位长度电感与电容的共同作用。线宽、铜厚、介质常数、走线到参考平面的距离都会改变这两个量；同层铜靠近后，又增加了新的耦合边界。几何轮廓相似，不代表场环境相同。

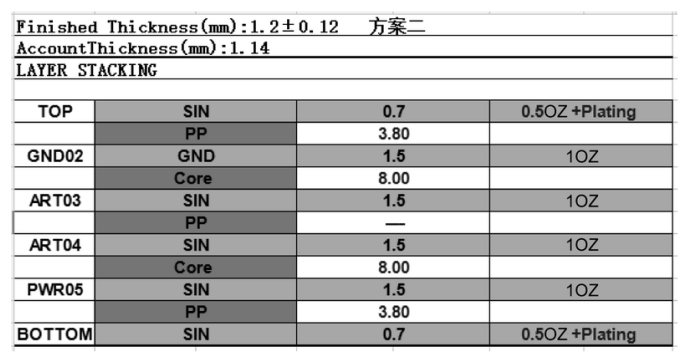

图 1  六层叠层中信号层与参考平面的距离关系

若原模型按微带线或带状线计算，后来却在走线两侧加了近距离共面地铜，结构已经更接近带共面导体的传输线。继续沿用原来的线宽表，相当于用旧模型解释新几何。

邻近铜通过哪条路径影响阻抗

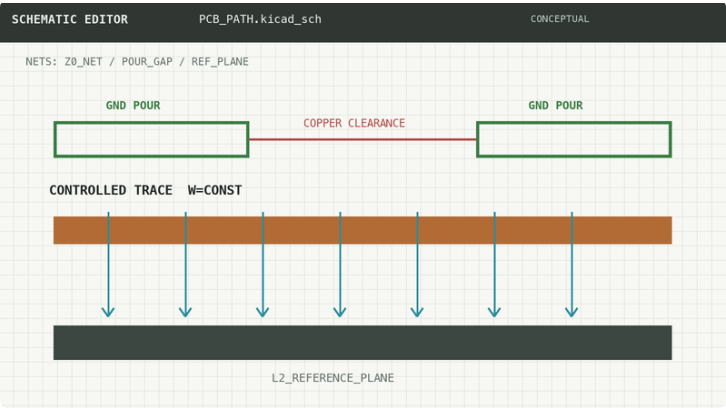

图 2  邻近铺铜进入受控走线的电场边界

信号跳变时，走线与参考平面之间建立电场。两侧接地铜靠近以后，一部分电场转而耦合到同层铜，单位长度电容通常会随之改变；回流分布也可能从单一参考平面扩展到同层铜及其接地过孔。

结果不应被简化成“铺铜一定让阻抗升高”或“一定降低”。方向与幅度要看铜间距、参考层距离、铜是否可靠接地、阻焊覆盖和实际叠层。工程上可靠的做法，是让场求解器按真实截面给答案。

单变量对照要怎么做才有结论

复制同一段受控走线，保持层、线宽、铜厚和介质不变，只修改走线到同层铜的净间距。把无铜、较远铜、较近铜三个截面放进同一求解条件，观察阻抗随间距是否收敛。一次只动铺铜间距，才知道变化来自哪里。

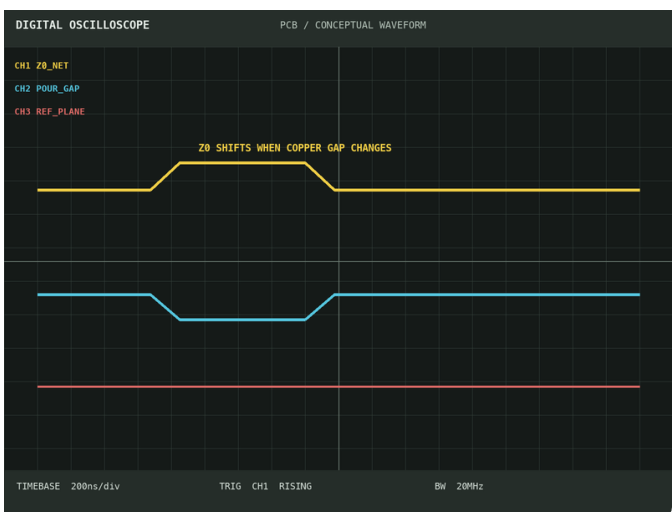

图 3  只改变铺铜间距时的概念性阻抗对照

还要核对铜是否通过足够近的地过孔接到参考系统。名义上叫GND、实际却在高频下通过很长路径才回到参考面，这片铜的作用可能与理想接地边界不同。模型里把它设成理想地之前，版图连接也要能支持这个假设。

对内层带状线也要检查相邻层的铜形状。若参考层局部挖空、旁边出现大焊盘或平面边缘，电场同样会重新分布。阻抗表里只写线宽而不保存截面位置，后续人员很难复现原计算条件。

版图评审不要只盯着线宽规则

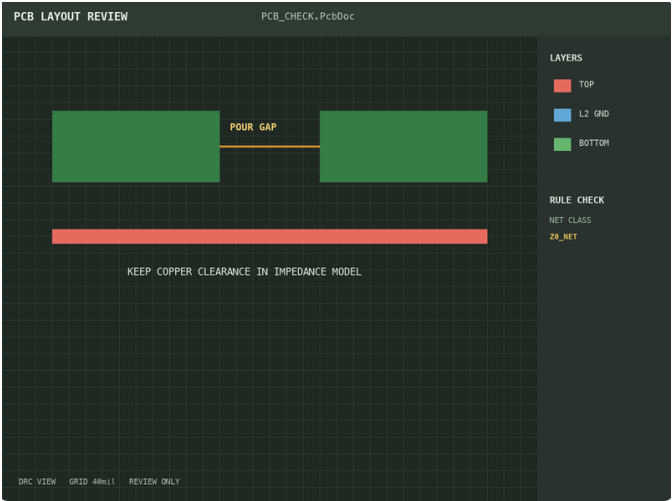

图 4  受控阻抗走线与铺铜净距的版图检查视图

· 先锁叠层：确认量产介质厚度、铜厚和参考平面，与计算输入完全一致。

· 再查横向边界：量走线到同层铜、焊盘、过孔和屏蔽壳焊脚的真实净距。

· 看纵向连续性：走线不能跨参考平面分割，换层处要有合适的回流转换。

· 回到板厂阻抗条：把最终Gerber截面和阻抗表一起确认，避免布局末期补铜后仍沿用旧值。

阻抗控制要锁住整个截面

线宽只是最容易看见的变量，不是全部变量。邻近铜、焊盘和过孔只要进入电场范围，就可能改变阻抗连续性。

下一次补铜前，把受控线截面重新跑一遍。若铺铜间距变化而阻抗也跟着变化，就应把净距写进规则，而不是把结果归咎于板厂回算。
你们的阻抗规则里，是否同时限制了受控线到同层铜的净距？
