TL431分压算对了，为何输出仍会漂？

分压只定标称点，阴极电流才决定能否调节

TL431 的分压比决定目标电压关系，却不能单独保证进入有效调节。输入余量、偏置电阻、负载变化与阴极电流共同决定器件是否留在可调区，补偿网络和负载电容还会影响稳定性。排查要先量阴极电流，再看 REF 节点和环路波形。

反馈分压按公式计算无误，空载时输出却偏高，负载加重后又向下掉，换一组同阻值电阻也没有根治。这个现象常被误判为分压精度不够。明确判断是：分压比只给出目标点，TL431还必须获得合适的阴极电流和电压余量，环路也要在当前负载与电容下稳定。

只重算 R 上与 R 下，会把工作区和动态条件藏在公式之外。

一、分压公式到底证明了什么

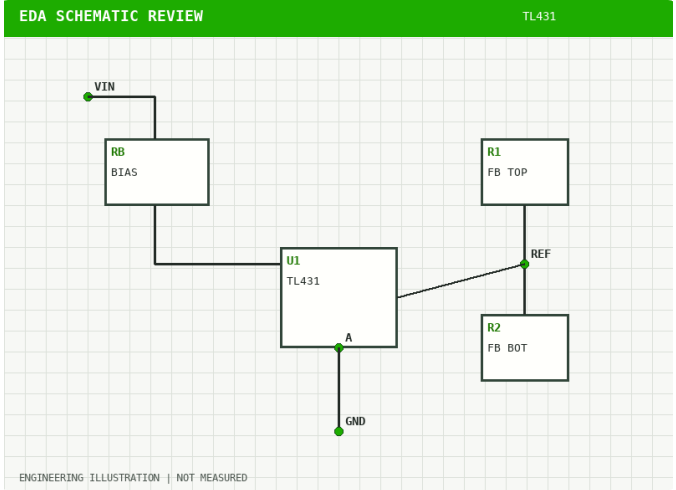

图 1  TL431典型分流连接包含阴极、阳极、REF和反馈分压

忽略 REF 输入电流时，分压关系可近似写成输出等于参考电压乘以一加上电阻比。这个式子描述的是平衡点：当 REF 接近内部参考时，输出目标大致在哪里。它没有说明阴极支路能否提供足够调节电流。

真实器件还存在参考电压容差、REF 输入电流、动态阻抗和温度变化。精度预算应把这些项与电阻容差一起放进表格，不能把计算器给出的标称值当成最终精度。

二、阴极电流不够时发生了什么

TL431靠改变阴极电流来拉动外部节点。若输入电压低、偏置电阻过大或负载分走了大部分电流，器件可能没有足够余量继续调节；负载很轻时，支路电流又可能把输出推向另一侧边界。

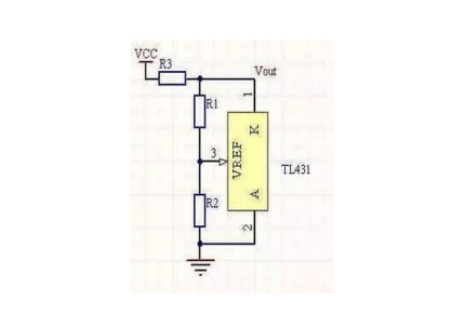

图 2  偏置电阻、负载与TL431阴极电流构成同一条电流预算

· 低输入端：检查偏置电阻两端压差是否还能提供阴极与负载所需电流。

· 高输入端：检查阴极电流和器件耗散是否逼近允许边界。

· 轻重载端：分别量 K-A 电压、REF 电压和阴极电流，不用单一点替代整个范围。

三、直流点正确，为什么还会振荡

TL431与光耦、偏置电阻、负载电容或补偿电容会组成动态环路。器件的等效增益和相位随阴极电流、频率与负载改变，某个工作点安静，不代表所有输入和负载都稳定。

图 3  输出与REF节点的振铃要和阴极电流工作区一起观察

盲目增大电容可能压低某段高频噪声，也可能移动极点零点并引入新的相位问题。补偿值应基于所用器件数据手册、外部网络和目标带宽验证，不从别的电源照搬。

四、按电流预算做单变量对照

固定分压比，只改变输入电压和负载，测偏置电阻压降并换算阴极支路电流。若输出漂移与阴极电流接近边界同步出现，先修正偏置与负载预算；若电流充足仍有周期性摆动，再进入补偿与布局排查。

图 4  TL431检查表同时记录输入、负载、K-A、REF与阴极电流

1. 核对具体料号的参考精度、最小调节条件和允许耗散。

2. 从偏置电阻电流中扣除负载支路，得到TL431实际可用电流。

3. 在输入与负载四个角点重复测量，不用室温典型点替代。

4. 检查补偿电容、光耦与回流布局，再做启动和负载阶跃观察。

先证明它在调节区

TL431 输出漂移时，分压计算只是起点。先证明器件在所有角点都有合适的阴极电流和 K-A 余量，再谈电阻精度与补偿，排查顺序才不会倒置。

你现在的调试记录里，有输出电压，却有没有同一工况下的阴极电流？
