单次波形看着正常，眼图为何还是会闭合？

一条波形讲一次事件，眼图讲大量码元共同留下的裕量

单次捕获可能恰好遇到干净码型、较小噪声和理想相位。眼图把大量码元按单位间隔对齐叠加，将数据相关失真、随机抖动、电压噪声和码间串扰压缩到同一张图里。眼睛闭合，说明接收判决的时间或电压余量正在减少。

工程师截取一段高速数据波形，边沿清楚、幅度也够，于是判断链路没有问题。但切换到眼图模式后，交叉区变粗，眼高下降，某些码型的轨迹明显侵入判决区域。

两张图并不矛盾。单次波形只展示一次发生了什么，眼图关心的是许多次传输是否都能在同一个采样窗口里被可靠判决。

叠加以后，纵向余量才开始显形

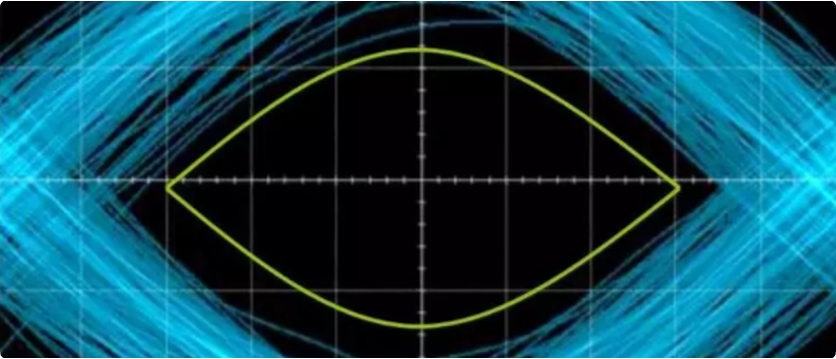

测试仪器从数据中恢复或建立时间基准，把每个单位间隔的波形叠到同一坐标。不同前后码型、噪声和相位变化会留下不同轨迹，最终形成像眼睛一样的开口。

因此眼图不是把一条波形放大，而是把大量事件的分布同时呈现。

叠加基准会影响图形。若时钟恢复环路跟随了某些低频抖动，眼图中看到的抖动成分会随测试方法改变，因此不同仪器或不同恢复设置的结果不能直接横向比较。

采样点通常位于眼睛中部附近，但真实接收机的判决电压与相位由其内部电路和训练机制决定。通用眼图帮助定位裕量，最终是否通过仍应服从对应接口的测试规范。

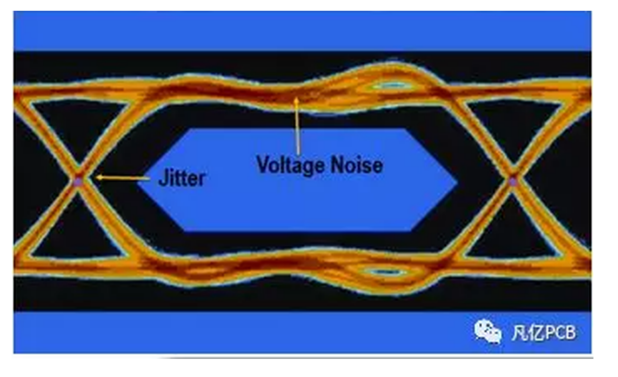

眼高越小，接收端可用的高低电平间隔越少。幅度噪声、电源扰动、损耗、反射和串扰都会让轨迹在纵向变粗。过冲与下冲还可能触碰器件输入边界。

观察时不能只问“有没有超过逻辑阈值”，还要看阈值附近留了多少统计余量，以及测量带宽和探头是否改变了波形。

眼高还与参考电压和噪声分布有关。高电平和低电平各自变厚时，应分别追查供电噪声、串扰、损耗和接收端负载，而不是只把开口高度当成一个孤立数字。

眼图里高、低电平轨迹不对称时，可以检查上拉下拉驱动差异、终端偏置与电源完整性。若只有某一方向边沿变慢，还要区分器件驱动和传输路径是否对称。

横向开口对应采样时间余量

边沿到达时间不断左右移动，交叉区就会变宽，眼宽随之缩小。随机抖动、周期抖动、数据相关抖动和码间串扰可能叠加，单次边沿却未必恰好落在最坏位置。

对接收端来说，采样点必须同时避开电压噪声和时间漂移。眼睛越闭合，可选择的采样窗口越窄。

某些轨迹只在特定前后码型出现，这通常提示数据相关失真。可以配合长短连续码、伪随机序列或仿真分离反射、损耗和串扰的贡献。

抖动来源并不都在信号线上。参考时钟相位噪声、电源调制和串扰都可能把时间误差带到边沿，因此眼宽下降时，要同步观察时钟、电源和邻近活动网络。

读眼图前先确认测量条件

1. 确认测点、探头、带宽和端接，避免夹具与长接地引入额外失真。

2. 确认码率、单位间隔与时钟恢复方式，错误基准会让眼图失去意义。

3. 记录样本数量和码型，短时间捕获未必覆盖低概率问题。

4. 同时看眼高、眼宽、交叉区、过冲下冲和轨迹厚度，不用单一指标代替整图。

5. 需要判定合规时，应按具体接口规范的模板、掩模和测量方法执行。

工程判断：单次波形正常，只能证明那一次事件没有明显异常。眼图通过大量码元叠加，才揭示接收端真正面对的电压与时间分布。

若眼图在远端测量已经闭合，不要先修改示波器余辉或颜色。应固定测量条件，逐项改变端接、走线、连接器、供电或码率，观察哪一类轨迹随物理变量移动。

做整改对比时应保存原始采集条件、码型和样本数。只截一张“更好看的眼图”，却没有相同基准，无法证明修改真正增加了链路余量。

眼图不是漂亮程度，而是判决余量

眼睛开得大，并不自动说明所有规范都通过；眼睛变小，也不能只靠调示波器显示解决。它提示你回到损耗、反射、串扰、抖动、供电和测量链路逐项找原因。

当一条波形看起来很干净时，继续问一句：更多码型、更多时间和更差条件叠加后，采样点还剩多少余量？
