稳压器输出没掉，
芯片脚电压为什么还是低？
直流压降藏在整条供电回路里

供电去程与地回程上的每一段电阻，都会消耗电压裕量

稳压器端电压正常，只说明源端符合目标。电流经过连接器、保护器件、铜皮细颈、过孔和平面，再从地回程返回时，每一段电阻都会产生 I·R 压降。负载真正获得的电压必须在芯片脚附近、相对本地地测量。

稳压器输出端始终稳定，负载一增加，远端芯片却出现欠压复位。换更大电容只能改善一部分瞬态，稳态电压差仍然存在。

这类问题常被当成稳压器调节能力不足，实际也可能是电流经过整条供电与回流路径时，把裕量消耗在连接器、铜皮、过孔和公共地上。

一、源端电压为什么不能代表负载脚

电源分布系统不是一根理想导线。直流和低频条件下，连接器接触电阻、保护器件导通电阻、走线与铜皮电阻、过孔电阻都会形成压降。

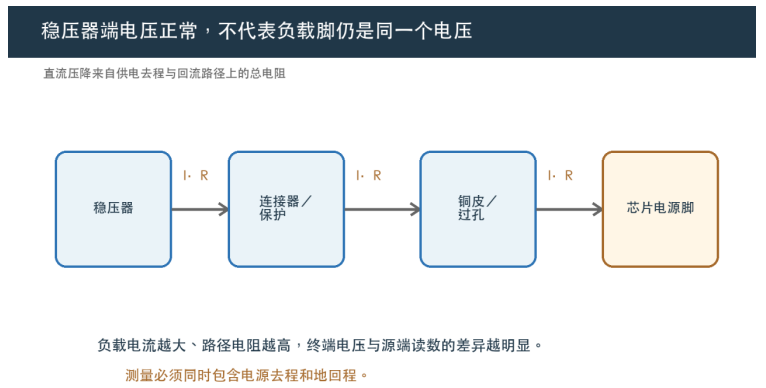

图 1  负载电压由整条供电去程与回流路径共同决定（原理示意，非实测结果）

负载电流越大、路径电阻越高，源端与负载端之间的差异越明显。即使稳压器反馈点保持正确，远端负载也可能已经失去电压裕量。

二、测量参考点错了，会把地回程压降藏起来

如果示波器正端接芯片电源脚、地夹却接在稳压器附近，测得的结果混入了跨板地电位差。正确做法是同时测源端与负载端，并让每个测量都相对对应位置的本地地。

图 2  只测源端会漏掉供电与回流路径上的压降（原理示意，非实测结果）

对高精度或大电流系统，可采用差分测量或 Kelvin 取样思路，把承载大电流的路径与感测路径区分开；具体方式取决于系统与仪器安全边界。

三、压降最容易集中在哪些位置

· 连接器与保险丝：触点、弹片和保护器件会贡献电阻，并可能随温升变化。

· 铜皮细颈：大面积铜在焊盘或避让处突然变窄，局部电阻集中。

· 过孔阵列：层间电流被少量过孔限制，垂直路径成为瓶颈。

· 公共地回路：大电流与敏感负载共享一段回程，让本地地参考被抬高。

四、为什么冷机正常，热机更容易掉压

铜、连接器和部分器件的电阻会随温度改变。负载持续工作后，局部温升可能让压降进一步增大，形成电压降低、器件工作变化与温升继续上升的边界问题。

因此排查不能只在刚上电时测一次。应在稳定热态与最坏电流工况下复测，并观察热点是否与压降最大的路径一致。

五、沿这5步把压降分段找出来

图 3  直流压降的分段定位方法（原理示意，非实测结果）

1. 固定负载电流和工作模式，建立可重复基线。

2. 同时记录稳压器端与芯片脚电压，确认差值随电流变化。

3. 沿供电去程逐段测连接器、保护器件、铜皮和过孔两端。

4. 沿地回程重复分段测量，避免只查正电源。

5. 在热态复测并回归温升、制造公差与可靠性。

六、3个常见误区

图 4  供电路径的四类常见风险（原理示意，非实测结果）

· 电源平面很大就一定低阻：细颈、开槽和过孔仍可能形成局部瓶颈。

· 加大电容能解决稳态压降：电容主要补瞬态，直流 I·R 仍然存在。

· 只加粗正电源：地回程同样承载电流并产生压降。

工程判断：芯片真正得到的电压，等于源端电压减去供电去程与地回程上的全部压降。排查必须在负载脚附近测量，并把每一段 I·R 与实际电流路径对应起来。

写在最后

当稳压器输出正常、芯片仍欠压时，先别急着换电源芯片。让万用表或差分探头沿着电流走一遍，哪一段压降最大，问题就在哪一段。

把电压从一个点升级成一条路径，直流供电问题才会从猜测变成可定位、可复测的工程量。
