末端只多了一颗电容， 反射为什么会随时间“变脸”？ 负载阻抗并不是常数

传输线 · 电抗性负载 · 瞬态反射

末端只多了一颗电容，
反射为什么会随时间“变脸”？
负载阻抗并不是常数

电容和电感都是时间相关负载，阶跃刚到达与稳态时看到的阻抗不同

纯电阻负载可以用相对固定的反射系数理解；电容与电感会储存能量，其等效阻抗随瞬态过程变化。电容在阶跃刚到达时更像短路，充电后更像开路；串联电感起初更像开路，电流建立后状态改变。

前一版通道末端只有器件输入，波形还能接受；加了一颗小电容或换了更大封装后，过冲、台阶和建立时间都变了。只用一个静态阻抗值解释，往往对不上波形。

因为高速瞬态下，电容和电感不是固定电阻。阶跃刚到达、能量开始建立和趋于稳态时，传输线看到的是不同边界。

一、电抗性负载为什么是“时间相关”的

电容通过电场储能，电感通过磁场储能。面对快速阶跃时，它们的电压和电流不能同时任意突变，因此负载端的瞬态关系会随时间演化。

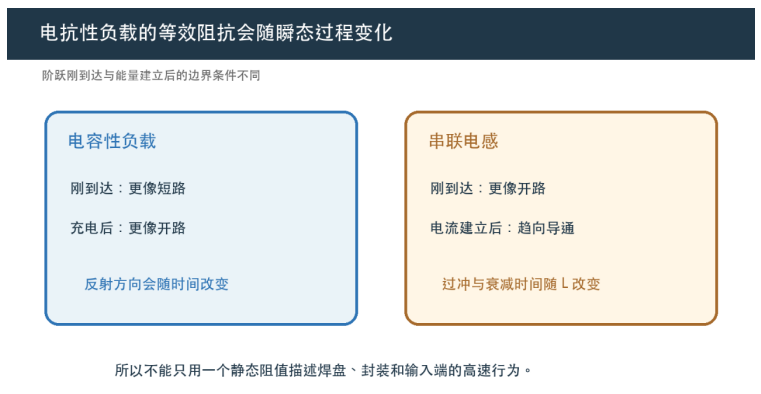

图 1  电容性与电感性负载在瞬态初期和后期呈现不同边界（原理示意，非实测结果）

这意味着反射的幅度与方向可能不是一个固定常数，而是沿着充电或电流建立过程变化。

二、电容性负载为何先像短路、后像开路

阶跃刚到达未充电电容时，负载端需要吸收电流建立电压，初始表现更接近短路边界；随着电容充电，端电压逐渐上升，最终更接近开路状态。

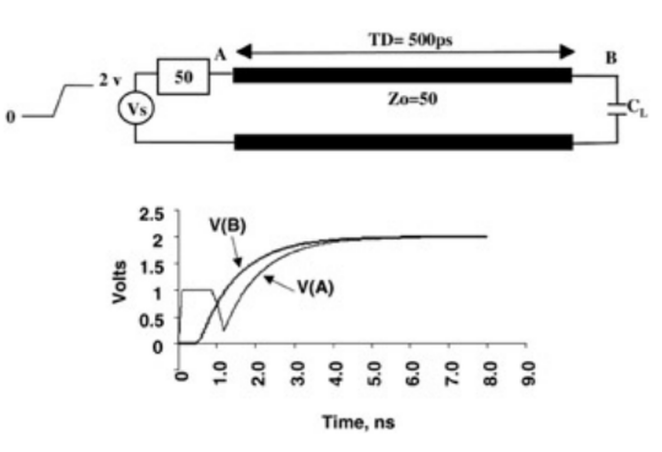

图 2  容性负载传输线的源端与负载端瞬态响应

真实波形还取决于源端阻抗、线阻抗、传播延迟和电容值。本文不沿用源图中的具体示例数值，只保留边界变化的判断方法。

三、串联电感为什么会产生过冲并慢慢衰减

串联电感在阶跃刚到达时阻碍电流快速建立，初始更像开路；随着电流建立，等效边界逐渐变化。电感越大，反射影响和衰减时间通常越明显。

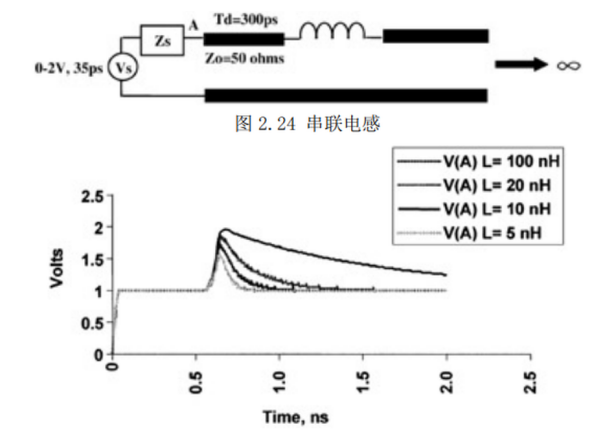

图 3  不同串联电感会改变过冲幅度与衰减过程

封装引线、过孔、焊盘与连接器都可能贡献局部电感。即使没有单独放置电感器，通道里也可能存在足以改变快速边沿的寄生电感。

四、为什么器件输入不能只写一个“高阻”

CMOS 输入在直流下近似高阻，但输入电容会在边沿到来时吸收电荷；保护结构、封装和走线寄生还会进一步改变高频阻抗。

因此，高阻只描述静态电流，不能代表高速传输线终端。分析接口时，应使用器件提供的输入模型、封装模型或测量结果，而不是把输入端当作理想开路。

五、从波形反推不连续，用这5步

1. 先记录源端阻抗、目标线阻抗与传播延迟，建立传输线时间尺度。

2. 区分单次反射、多次反射与负载自身充放电造成的慢变化。

3. 把焊盘、封装、过孔、连接器和输入电容列为候选不连续。

4. 改变一个结构或一个电抗参数后复测，确认过冲和建立时间是否按预期移动。

5. 关键通道结合 TDR、VNA、场仿真或电路模型闭环，不凭波形外观直接定责。

六、3个常见误区

图 4  电抗性不连续的四个常见来源（原理示意，非实测结果）

· 负载标称高阻就不会反射：输入电容会让瞬态边界与直流不同。

· 反射系数只算一次：电抗性负载的有效边界会随时间变化。

· 加电容只会滤波：它也会成为传输线终端的一部分，改变边沿与反射。

工程判断：电抗性负载的反射必须按时间过程理解。阶跃刚到达与能量建立后的等效阻抗不同，焊盘、封装和输入寄生都可能让反射方向、过冲和建立时间发生变化。

写在最后

下一次看到末端加一颗电容后波形变形，别只把它解释成“边沿慢了一点”。先问阶跃刚到达时，传输线到底把这个负载看成什么。

把静态阻值升级成随时间变化的边界，过冲、台阶和衰减就有了更可验证的物理解释。
