Gerber里少了阻焊开窗，为什么EDA里看着还正常？

这个问题特别容易被忽略。

在PCB编辑器里看，焊盘、封装、网络都正常，DRC也没报错。甚至3D预览里器件位置看着都挺顺。

结果Gerber发给板厂以后，对方回一句：有焊盘没开窗。

这时候很多人第一反应是：明明Pad就在这里，怎么可能没有阻焊开窗？

因为铜焊盘存在和阻焊层有没有给它开口，本来就是两件事。

Top Layer、Bottom Layer这些铜层决定哪里有铜。

Top Solder、Bottom Solder决定的是哪里不盖阻焊油墨。阻焊Gerber通常可以理解成一张“开窗图”：文件里定义出来的区域，成品上会把绿油让开。

所以焊盘画对了，不代表阻焊一定跟着对。Padstack、封装属性、Solder Mask Expansion、Tented设置，任何一个地方配置不对，都可能让开窗消失。

Altium的官方说明里也明确提到，Pad启用Tented后，顶层或底层阻焊会被完全覆盖，也就是没有开窗。

图1：阻焊开窗、阻焊桥和铜焊盘是三套不同概念，细间距器件最容易在这里出问题。

很多EDA默认显示的是铜层、丝印和综合3D效果，不会强迫你单独检查每个Mask opening。

有时候封装库本身的焊盘就没有正确的Solder Mask定义；也有时候原始PCB没问题，但Gerber输出配置漏了层、用了错误的Film设置。

这也是为什么制造端经常强调：最终交付物是谁，就检查谁。

板厂真正拿去加工的是Gerber/CAM数据，不是你编辑器里那张“看起来正常”的PCB。

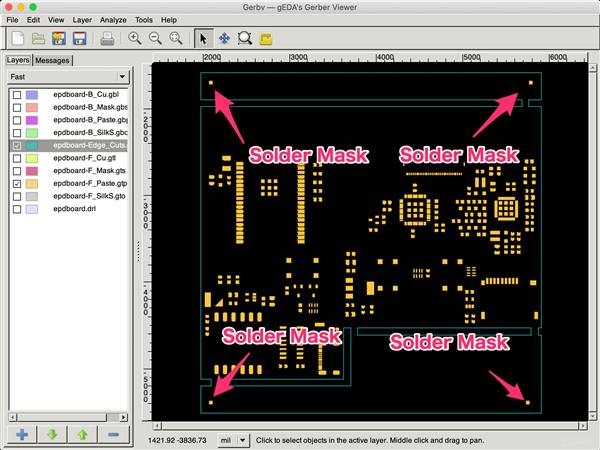

图2：Gerber Viewer里单独查看Solder Mask层，能直接确认哪些位置最终会开窗。

把Top Copper和Top Solder叠起来看一遍，再把Bottom Copper和Bottom Solder叠起来看。

该焊的SMD Pad、插件焊盘应该有对应开窗；想盖油的via则反过来，不应该出现开窗。

细间距器件再多看一步：相邻焊盘之间的Solder Mask Dam还能不能保住。即使铜焊盘之间有间距，阻焊扩展后也可能合并成一个大开窗。

如果是BGA、QFN、细间距连接器，这一步尤其值得花时间。

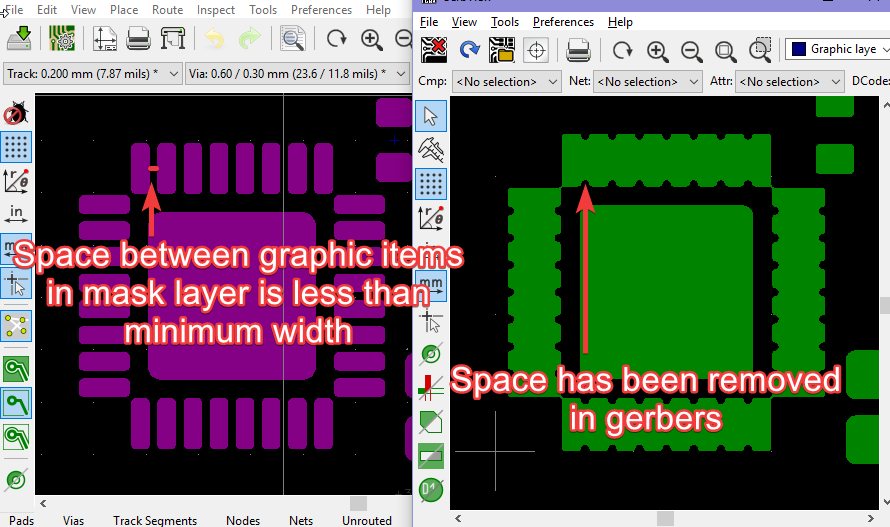

图3：阻焊层之间的最小残留宽度不足时，制造端可能无法保留中间阻焊桥。

如果只是临时在CAM里手工补一个窗口，样板可能能做出来，但库里的错误还在。

更稳妥的做法是回到Padstack或封装库，把Solder Mask定义改对，再重新更新PCB、重新导Gerber。

这样下一次复用这个封装时，不会把同一个问题继续带到新项目。

EDA里的DRC全绿，只能说明你检查的那些规则通过了。阻焊开窗这种制造问题，最终还是要落到Gerber和DFM上再确认一次。

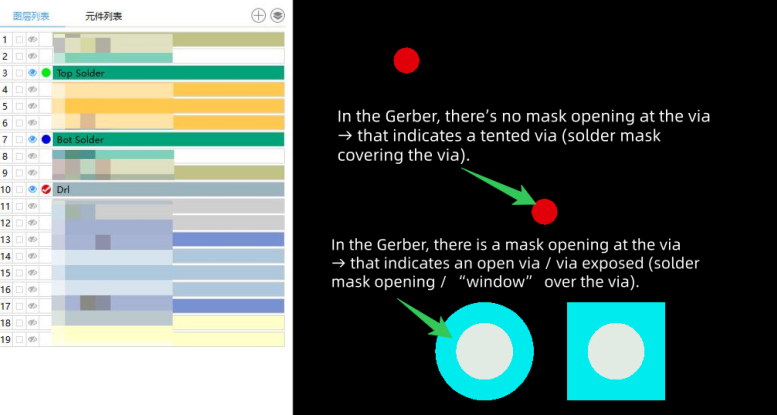

图4：Gerber里有无Mask opening，直接决定过孔或焊盘最终是露铜还是被阻焊覆盖。
