BGA扇出能过DRC，为什么量产还是容易虚焊？

有些BGA板，样板打两三块没事，一上小批量就开始出现虚焊、开路，返修后又能恢复。

版图回头一看，DRC全绿；线宽、间距、过孔尺寸也都满足板厂规则。最容易冒出来的一句话就是：“既然DRC都过了，为什么还会焊不好？”

问题就在这里。DRC主要解决“能不能按规则画出来”，而BGA量产还多了一层：这个结构能不能稳定加工、稳定印锡、稳定回流。两件事不能画等号。

0.8 mm、1.0 mm这类间距相对宽松的BGA，经常用Dogbone扇出：焊盘拉一小段线，再接到旁边的通孔。

这套结构本身没有问题，真正容易被忽略的是焊盘和via之间那一小段阻焊桥，也就是Solder Mask Dam。

如果via靠BGA焊盘太近，阻焊桥已经小到板厂稳定做不出来，回流时焊料就有机会沿着铜面或via方向迁移。最终BGA球下面留下的焊料不足，X-Ray看起来可能就是焊点偏小、空洞或连接不稳定。

所以BGA Fanout不能只看Copper Clearance。把Solder Mask层打开看一遍，往往比只盯着DRC更有价值。

图1：典型BGA Dogbone扇出，焊盘、短走线、过孔和阻焊空间需要一起考虑。

到了0.5 mm甚至更细间距，Dogbone往往塞不下，Via-in-Pad会变得很常见。

但普通通孔直接打在BGA焊盘里，如果不做填孔、封孔和表面整平，回流时焊料会往孔里吸。这就是典型的Solder Wicking。

最后你看到的现象可能很迷惑：焊盘位置没错，钢网也没少开，锡膏量看起来够，球却还是焊得瘦。因为一部分焊料根本没有留在焊点里。

真正用于量产的Via-in-Pad，通常需要明确约定填孔、盖帽/电镀封孔和Planarization，让最终焊盘表面重新变成平整、可焊的平面。

这件事不能只靠PCB文件让板厂“自己理解”。制造说明和板厂能力必须提前对齐。

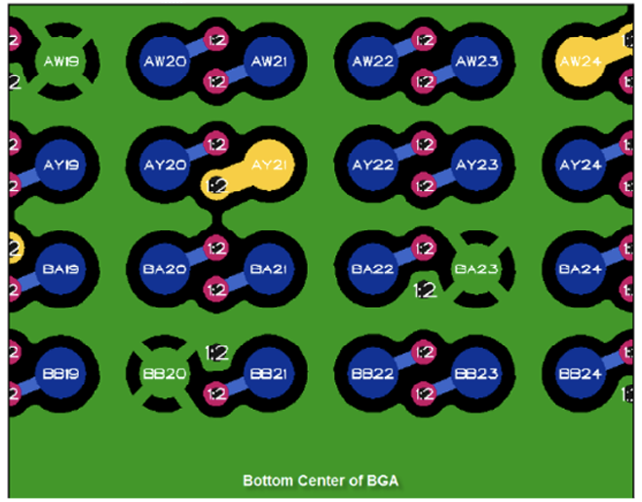

图2：BGA内部空间越紧，Fanout结构越依赖焊盘、过孔和周边铜皮的协同设计。

很多新手的流程是：封装画好 → BGA扇完 → 全板走完 → 最后发给板厂报价。

如果这时才发现0.5 mm BGA需要激光微孔、HDI叠构或者VIPPO，整个Stackup都可能要跟着改。

更稳的顺序应该反过来：先确认BGA Pitch和Pad Size，再确认板厂能稳定提供的最小机械孔、激光孔、焊盘、阻焊桥和HDI层结构，最后才定Fanout方法。

尤其是微孔。孔径不是越小越高级，深度和孔径之间有Aspect Ratio限制；做Stacked Microvia时还要把可靠性和层压次数一起算进去。

第一，BGA Pad到底是NSMD还是SMD，必须和封装及组装要求匹配，别随手改Mask Expansion。

第二，Dogbone的焊盘到via之间有没有稳定的阻焊桥，不能只看铜间距。

第三，Via-in-Pad有没有明确填孔、封孔、整平要求。普通未填孔via直接落在焊盘里，风险很高。

第四，看最内圈Fanout。很多问题不是出在外围，而是为了把最后几根线挤出来，局部规则突然变得特别激进。

第五，把PCB厂和SMT厂都拉进来确认一次。PCB厂说“能生产”只解决裸板，SMT厂还要看钢网、焊盘、回流和X-Ray检查。

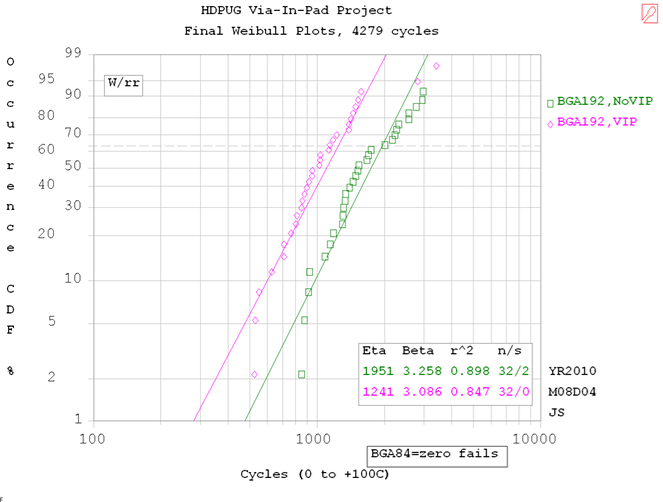

图3：Via-in-Pad并非单纯的布线技巧，还要把微孔结构和长期可靠性纳入评估。

“这个结构，是偶尔能做出来，还是批量能稳定做出来？”

这两句话听着差不多，对量产却完全是两个标准。

真正成熟的PCB设计，不是把DRC全部清零就结束。BGA这种区域，最终要把Layout、Fabrication、Assembly放在一起看。

一句工程判断：BGA扇出先解决“怎么连”，DFM解决的是“连完以后能不能稳定焊出来”。
